터치 스크린의 작동 원리는 무엇입니까?

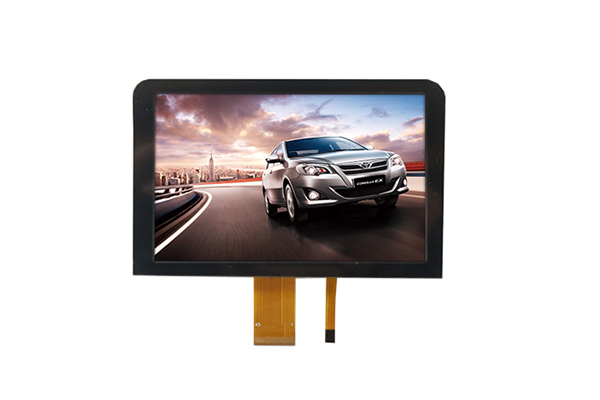

현대 산업 제어, 가전 제품, 자동차 디스플레이 및 스마트 홈 장비에서 터치 디스플레이는 인간과 컴퓨터의 핵심 상호 작용 매체가 되었습니다. 기존의 비대화형 디스플레이 화면과 달리 터치 장치는 감지 모듈과 디스플레이 모듈을 유기적으로 통합하여 고화질 이미지를 제공하면서 실시간 신호 유도 및 좌표 인식이 가능합니다. 현재 시중에 나와 있는 대부분의 스마트 단말 장치는 다음과 같은 통합 솔루션을 채택하고 있습니다.TFT LCD 디스플레이TFT 디스플레이는 뛰어난 색재현력, 고해상도, 안정적인 작동 성능으로 인해 상업용 및 산업용 디스플레이 분야에서 지배적인 위치를 차지하고 있습니다.

모든 터치스크린 작동 원리의 핵심은 외부 접촉으로 인해 발생하는 물리적 또는 전기적 신호 변화를 포착하고 전용 터치 컨트롤러를 통해 아날로그 신호를 디지털 좌표 정보로 변환한 후 최종적으로 데이터를 메인 제어 칩으로 전송하여 인간과 컴퓨터의 상호 작용을 실현하는 것입니다. 완전한 터치 디스플레이 시스템은 터치 감지층, 신호 처리 회로, TFT 디스플레이 이미징 모듈의 세 가지 핵심 부품으로 구성됩니다. 터치 감지 레이어는 접촉 신호 인식을 담당하고 회로 시스템은 신호 필터링, 증폭 및 좌표 계산을 완료하며 TFT LCD 디스플레이는 대화형 피드백 이미지의 동기식 표시를 담당합니다.

저항막 방식 터치스크린 작동 원리

저항막 방식 터치스크린은 투명 전도성 ITO(인듐 주석 산화물) 필름의 2개 층으로 구성된 압력 감지 감지 장치이며, 상부 유연성 멤브레인과 하부 강성 베이스 층을 분리하는 절연 마이크로 스페이서가 있습니다. 상부층은 유연한 전도성 필름이고, 하부층은 표면에 고정되어 있습니다. TFT 디스플레이는 디스플레이 구조의 안정성을 보장합니다.

용량 성 터치 스크린 작동 원리

정전식 터치스크린은 인체 정전용량 유도 원리를 기반으로 작동하는 소비자 전자 터치 디스플레이 제품의 주류 기술입니다. 화면 표면은 조밀한 ITO 전도성 그리드 층으로 덮여 있으며, 구동 회로를 통해 화면 전체에 균일한 저전압 정전기장이 형성됩니다.

인체는 정전용량 특성을 지닌 전도성 매체입니다. 손가락이 화면 표면에 닿으면 접촉점에서 작은 전류를 흡수하여 정전기장의 국부적인 변화를 일으킵니다. 화면 곳곳에 배치된 고감도 센서가 정전용량 차이를 포착하고, 터치 컨트롤러는 알고리즘 분석을 통해 정확한 터치 좌표를 계산한다. 저항막 방식 터치스크린과 달리 정전식 터치스크린은 멀티 터치 인식을 지원하여 확대/축소, 회전, 여러 손가락 슬라이딩과 같은 다지점 작업을 실현합니다.
