LCD 디스플레이에 대한 일반적인 문제 및 문제 해결 팁

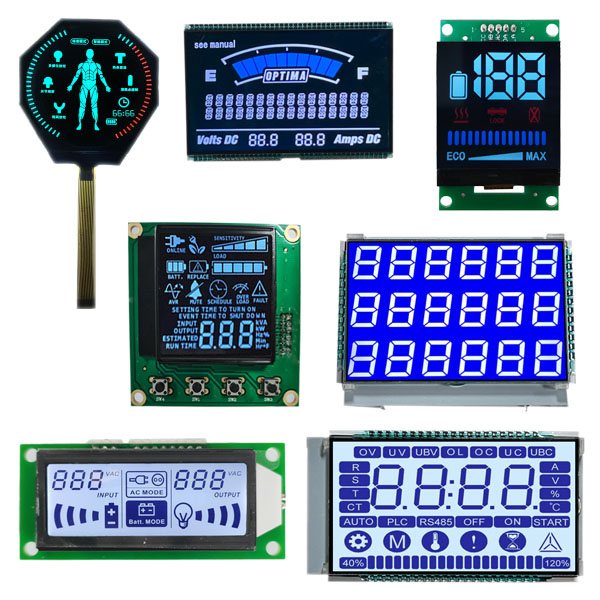

산업 제어, 의료 장비, 테스트 장비, 가전 제품 및 가전 제품에서 LCD 디스플레이는 가장 일반적인 인간-기계 인터페이스 중 하나로 남아 있습니다. 그래픽 매트릭스 화면이든 흑백 LCD 디스플레이이든 디스플레이 없음, 선 누락, 깜박임 또는 비정상적인 대비와 같은 문제는 전체 장치의 전반적인 경험과 신뢰성에 영향을 미칩니다.
1. 디스플레이가 표시되지 않거나 검은색 화면 또는 흰색 화면이 나타납니다.
검은 화면은 일반적으로 전원 공급 장치, 백라이트 및 초기화와 관련이 있습니다. 흰색 화면은 일반적으로 백라이트가 켜져 있지만 LCD가 편향되지 않았거나 유효한 이미지 데이터를 수신하지 못했음을 나타냅니다. LCM 모듈의 경우 먼저 VDD, VDDIO, VSS, 리셋 핀 및 백라이트 전원 공급 장치를 확인하십시오. 백라이트가 켜져 있지 않으면 부스트 회로, 전류 제한 저항, LED 스트링 및 커넥터를 집중적으로 점검하십시오.
2. 누락된 줄, 문자, 파선
흑백 LCD 디스플레이에서는 선이 누락되는 경향이 있습니다. 가능한 원인으로는 비정상적인 COM 또는 SEG 출력, 불량한 얼룩말 스트립 연결, 노화된 전도성 접착제, FPC 단락 및 손상된 드라이버 IC 등이 있습니다. 다중 채널 드라이버 화면의 경우 바이어스 저항과 듀티 사이클 설정도 확인해야 합니다. 누락된 줄 위치가 수정된 경우 일반적으로 하드웨어 연결이나 드라이버 채널에 문제가 있습니다. 위치가 변동하는 경우 타이밍, 간섭 또는 전력 리플로 인한 것일 수 있습니다.
3. 대비가 부족하거나 과도함
비정상적인 대비가 반드시 화면 오류를 의미하는 것은 아닙니다. VLCD, V0, 바이어스 전압 및 온도 보상과 같은 요소는 모두 디스플레이 효과에 영향을 미칠 수 있습니다. 의 대비가 일반적입니다.LCM 모듈낮은 온도에서는 덜 강해지고, 높은 온도에서는 더 강해집니다. 일괄적으로 발생한다면 드라이버 IC의 초기화 코드, 바이어스 저항, 온도 보상 회로를 확인하세요. 개별적으로 발생하는 경우에는 액정 패널의 융착성 및 일관성을 확인하십시오.
4. 변동, 지터, 스크롤링
변동은 일반적으로 불안정한 프레임 속도, 과도한 전원 공급 장치 리플, 접지 간섭, PWM 백라이트 주파수와 새로 고침 빈도 간의 충돌로 인해 발생합니다. LCM 모듈의 FPC 배선이 너무 길고 차폐되지 않은 경우에도 소음이 발생할 수 있습니다. 먼저 오실로스코프를 사용하여 VDD와 주요 신호를 관찰한 다음 초기화 레지스터를 확인합니다. 흑백 LCD 디스플레이의 경우 전반적인 화면 지터가 있으면 COM 파형 및 백라이트 드라이버를 확인하는 데 중점을 둡니다.
5. 화면 아티팩트, 글자 깨짐, 색상 이상
컬러 LCD 디스플레이에는 데이터 라인, 클럭 라인, 동기화 신호 및 타이밍 매개변수 문제로 인해 화면 아티팩트가 나타나는 경우가 많습니다. FPC 연결, 커넥터 산화 및 납땜 단락을 확인하십시오. 만약에흑백 LCD 디스플레이문자가 깨졌으면 데이터 버스, RS/CS/WR 제어 라인을 확인하고 적절한 초기화를 확인하십시오.
6. 밝기 불균일, 비네팅, 빛샘 현상
백라이트 문제는 측면 입력 LCM 모듈에서 흔히 발생합니다. 도광판, 확산필름, 반사필름의 조립 편차, LED 밝기 감쇠, 일관성 없는 정전류 구동 등은 모두 밝기 불균일을 유발할 수 있습니다. 빛샘 현상은 대부분 구조적 결합, 쉘 변형, 편광판 스크래치와 관련이 있습니다. 을 위한흑백 LCD 디스플레이, 백라이트는 일반적으로 더 간단합니다., 그러나 도광판과 액정 유리 사이의 간격은 여전히 균일성에 영향을 미칩니다.
7. 결함, 하이라이트, 어두운 점, 선 결함
불량 점은 LCD 패널의 제조 결함이며 일반적으로 소프트웨어로 복구할 수 없습니다. 하이라이트는 계속 켜져 있는 픽셀을 나타내고, 어두운 점은 켜지지 않는 픽셀을 나타냅니다. 수직 또는 수평선은 드라이버 IC, COG 본딩 및 FPC 채널과 관련된 경우가 많습니다. 누른 후 회선 결함이 변경되면 연결 상태가 좋지 않음을 나타냅니다. 눌러도 변화가 없다면 드라이버 IC나 유리 배선이 손상된 것일 수 있습니다.
8. 그림자, 고스트 이미지, 이미지 잔여물
그림자는 현상이다.LCD 디스플레이의 액정 분자오랫동안 정적 이미지를 표시한 후 완전히 복구되지 않습니다. 정적 이미지의 밝기를 줄이고, 정기적인 색상 반전을 수행하고, 새로 고침 주기를 단축하면 이 문제를 완화할 수 있습니다. LCM 모듈의 구동 전압이 비대칭인 경우 그림자 발생도 가속화됩니다. 단색 LCD 디스플레이는 고정 패턴을 표시할 때 그림자가 생기기 쉽습니다. 대체 반전 또는 시간 제한 화면 지우기를 사용하는 것이 좋습니다.
