인셀 기술과 온셀 기술이란?

글로벌 디스플레이 산업의 반복적인 과정 속에서TFT 디스플레이(박막 트랜지스터 디스플레이)는 항상 가전제품, 차량 탑재 디스플레이, 산업용 단말기 등의 분야에서 주류이자 핵심 디스플레이 캐리어였습니다. 기존의 TFT 디스플레이 모듈은 터치층과 디스플레이층이 분리된 적층 구조를 채택했는데, 이는 과도한 두께, 불충분한 빛 투과율, 터치 오프셋, 중복 구조 등 많은 단점을 갖고 있어 제품 개발 시 경량화, 고화질, 하이터치 경험에 대한 현재 요구를 충족시키기 어렵습니다. 기존 모듈의 기술적 병목 현상을 해결하기 위해 업계는 In-cell 기술과 On-cell 기술이라는 두 가지 통합 터치 디스플레이 솔루션으로 점차 발전해 왔습니다.

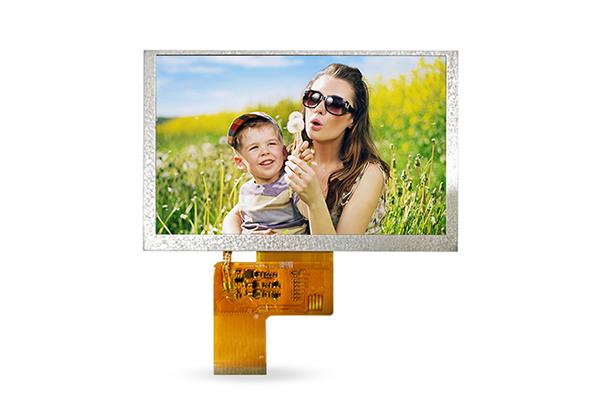

TFT 디스플레이는 박막 트랜지스터로 구동되는 능동형 매트릭스 디스플레이 화면입니다. 핵심 구조에는 TFT 기판, 액정층, 컬러 필터, 편광판, 보호 유리 및 기타 핵심 장치가 포함됩니다. 빠른 응답 속도, 높은 명암비, 안정적인 화질로 LCD 디스플레이의 핵심 기술 기반이 되었으며, In-cell 및 On-cell 기술의 호환 캐리어이기도 합니다.

전통적인 TFT LCD 터치 모듈은 G+G, G+F와 같은 분리된 구조를 채택합니다. 디스플레이 패널과 터치 센서는 광학 접착제를 통해 조립된 독립된 부품입니다. 전체 레이어 수가 많고 적층 두께가 높습니다. 이는 기기의 두께에 영향을 미칠 뿐만 아니라 시차, 빛 반사, 터치 지연 등의 문제를 일으키기 쉽다. In-cell 기술과 On-cell 기술의 핵심 혁신은 터치 감지 전극을 TFT 디스플레이 내부 구조에 직접 통합하여 독립 터치 패널을 제거하고 디스플레이와 터치의 통합을 달성하는 데 있습니다.

온셀 기술이란 무엇입니까?

온셀 기술은 매체 통합 터치 솔루션에 속합니다. 기술원리는 TFT 디스플레이 컬러필터 상층과 편광판 하층에 터치 감지 전극을 제작하는 것이다. 터치층은 액정 핵심 영역을 관통하지 않고 디스플레이 패널의 표면 구조에 부착됩니다. 이 구조는 TFT 디스플레이의 전체 액정 디스플레이 장치와 TFT 구동 아키텍처를 유지하며 터치 감지 구조만 디스플레이 레이어 외부에 겹쳐져 있습니다. 중간 정도의 통합 난이도와 강력한 구조적 안정성을 갖추고 있어 기존의 분리형 터치와 고급형 셀 내 터치 간의 전환적 최적화 솔루션 역할을 합니다.

인셀 기술이란?

인셀 기술은 고도로 통합된 터치 디스플레이 기술이며 현재 LCD 업계에서 가장 통합된 터치 솔루션입니다. 이 기술은 TFT 디스플레이의 액정 셀 내부에 터치 감지 전극과 터치 주사선을 직접 내장하여 TFT 픽셀 구동 회로 및 액정 층과 긴밀하게 통합됩니다. 터치 감지부와 디스플레이 픽셀부는 일부 기본 구조를 공유하므로 화면 적층 레이어 수가 크게 줄어듭니다. On-cell 기술과 비교하여 In-cell은 통합 차원이 더 깊고 구조가 간소화되었으며 광학 성능과 터치 정확도가 포괄적으로 업그레이드되었습니다. 그러나 이에 대한 더 높은 기준이 필요합니다.TFT 패널 제조 공정 및 수율 제어.

온셀 기술의 장점

구조가 간소화되어 화면이 경량화되었습니다.

기존의 별도 TFT 터치 센서 모듈은 보호 유리, 터치 센서, 광학 접착제, 디스플레이 패널 등 여러 레이어로 구성됩니다. 전체 두께는 일반적으로 1.8mm를 넘어 기기 내부 공간을 많이 차지한다. 온셀(On-cell) 기술은 독립된 터치 유리 기판을 없애고 TFT 디스플레이 컬러필터 표층에 터치 전극을 직접 제작해 화면 적층 수와 적층 공정을 대폭 줄여준다. 최적화된 On-cell TFT 디스플레이 모듈은 1.5mm 이하의 두께로 제어가 가능하며, 동시에 장치의 전체 무게도 10~15% 감소합니다.

공정은 성숙하고 안정적이며 생산 비용을 통제할 수 있습니다.

LCD 생산 시스템에서 On-cell 기술은 매우 강력한 공정 호환성을 가지고 있습니다. 기존 TFT 디스플레이 생산 라인을 대규모로 개조할 필요가 없습니다. 컬러필터 생산 이후 터치전극 코팅과 식각 공정을 추가해야만 통합이 완성된다. 복잡한 In-cell 기술에 비해 On-cell의 생산 수율이 더 높고, 공정 내결함성이 더 강하며, 수년간의 시장 테스트를 통해 생산 안정성이 검증되었습니다.

구조는 손상에 대한 저항력이 강하고 전반적인 신뢰성이 높습니다.

온셀 터치층은 TFT 디스플레이의 표면구조에 위치하며 내부 액정층 및 TFT 구동회로와는 독립적이다. 이것은 자연적인 보호 구조를 형성합니다. 화면이 외력 압축, 약간의 충격 또는 굽힘 응력을 받는 경우 터치 감지 층은 코어 디스플레이 장치에 직접 영향을 미치지 않아 액정 층과 TFT 픽셀 회로가 손상되지 않도록 효과적으로 보호합니다. 동시에 이 기술은 기존 접착 공정의 에어 갭 문제를 피하고 박리 및 기포와 같은 현상을 줄이며 스크린의 내압성 및 굽힘 저항 성능은 초기 통합 솔루션보다 훨씬 우수하여 차량 및 산업과 같은 복잡한 사용 시나리오에 적합합니다.

터치 성능은 균형이 잡혀 있으며 모든 사용 시나리오에 적합합니다.

온셀 기술의 터치 전극은 화면 표면에 가깝습니다. 터치 감지 거리가 짧고 신호 전송 손실이 낮습니다. 기존 분리형 화면에 비해 터치 반응 속도가 빠르고 위치 정확도가 높아 터치 오프셋, 오류 등의 문제를 효과적으로 줄여줍니다.

인셀 기술의 장점

초박형 디자인으로 화면 구조의 상한을 재정의합니다.

인셀 기술은 터치 감지 장치를 TFT 디스플레이 액정 상자에 완전히 통합하여 TFT 픽셀 구동 회로와 액정 층을 함께 통합합니다. 독립적인 터치 레이어와 중복된 본딩 구조를 완전히 제거했으며 현재 TFT LCD 화면에 대해 가장 적은 적층 레이어와 가장 컴팩트한 구조를 갖춘 기술 솔루션입니다.

최고의 광학 성능으로 무손실 화질 경험을 제공합니다.

광학 성능은 In-cell 기술의 가장 핵심적인 장점입니다. 외부 터치글래스와 접착되는 접착층을 완전히 제거해 스크린 내부에 추가적인 광학 매체가 없어 빛 투과 손실을 최저 수준으로 최소화했다. 빛 투과율은 88%-92%에 도달할 수 있으며 이는 온셀 및 기존 터치 스크린의 빛 투과율을 훨씬 초과합니다.

업계 최고의 응답 정확도로 터치 경험이 매우 매끄러워졌습니다.

In-cell 기술의 터치 전극은 디스플레이 픽셀과 깊숙이 통합되어 감지 거리를 극단적인 수준으로 줄입니다. 터치 신호 전송 경로가 가장 짧고 손실도 가장 낮습니다. 온셀 기술에 비해 터치 응답 속도는 20% 이상 향상됐고, 응답 지연은 낮아져 터치 랙과 느려지는 현상을 완전히 없앴다.

글로벌 디스플레이 산업이 지속적으로 업그레이드됨에 따라 성숙하고 안정적인 성능과 높은 비용 효율성으로 인해 On-cell 기술은 중급 디스플레이 시장에서 계속해서 지배적인 점유율을 차지하고 있으며 가전 제품 및 산업용 디스플레이 장비의 반복적인 업그레이드를 지원합니다. 비교할 수 없는 성능 이점을 활용하는 인셀 기술은 프로세스 병목 현상을 지속적으로 극복합니다. 생산 수율의 지속적인 개선과 점진적인 비용 절감으로 인해 중급 및 고급 차량, 스마트 가전 제품 및 휴대용 단말기와 같은 더 많은 시나리오로 점차 침투하고 있습니다.

장기적인 산업 관점에서 TFT 디스플레이의 핵심 반복 방향은 슬림화, 고화질, 저전력 소비 및 높은 터치 정확도입니다. 인셀(In-cell)과 온셀(On-cell) 두 가지 통합 터치 기술은 대체적 관계에 있는 것이 아니라 상호 보완적이고 공생하는 산업 기술 시스템을 형성하고 있다. 각각의 핵심 장점을 활용하여 중급 민간 및 산업용 상업용부터 고급 주력 제품까지 디스플레이 요구 사항 전체를 포괄하고, LCD 디스플레이 산업의 기술 혁신과 제품 업그레이드를 지속적으로 추진하며, 지능형 디스플레이 단말기의 미래 차별화된 경쟁을 위한 핵심 기술 지원 역할을 합니다.
