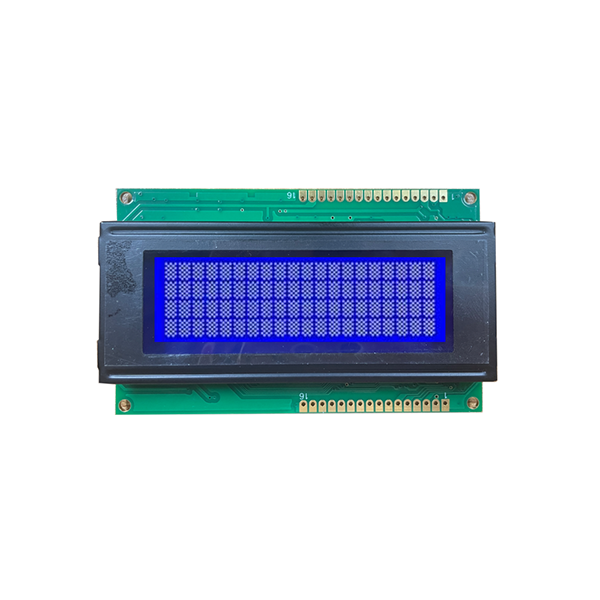

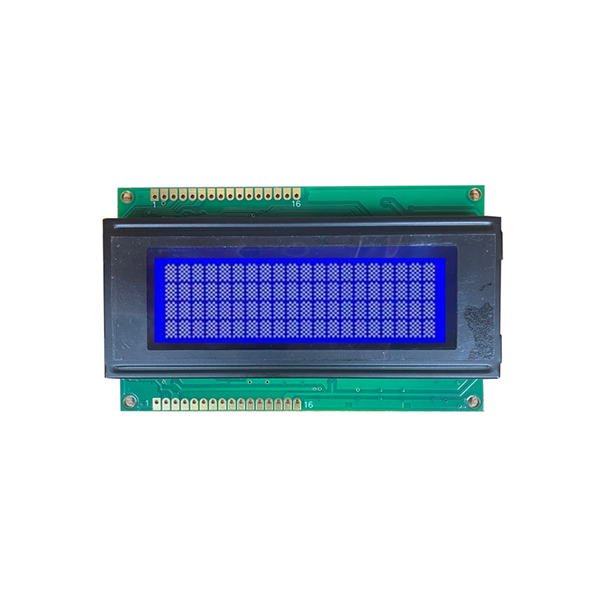

20x4 문자 LCD 디스플레이 STN 포지티브 네거티브 LCD 모드

이 중국산 20x4 문자 LCD 디스플레이 STN 포지티브 네거티브 LCD 모드는 산업용 HMI를 위한 다목적 4라인 레이아웃을 제공합니다.
모듈 번호: JDA2004-01 시리즈
기술: COB 기술
시야각: 넓은 시야각
작동 온도: -20 ~ 70℃
드라이브 IC: AIP31066

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

산업용 HMI를 위한 명확하고 구조화된 레이아웃을 제공하는 이 제품은20x4 문자 LCD 디스플레이 STN 포지티브 네거티브 LCD 모드AIP31066 드라이버와 견고한 COB 어셈블리를 갖춘 4줄, 20자 형식이 특징입니다.

20x4 문자 LCD 디스플레이 STN 포지티브 네거티브 LCD 모드 개요

그만큼20x4 문자 LCD 디스플레이 STN 포지티브 네거티브 LCD 모드까다로운 산업 환경을 위해 제작된 매우 다양하고 안정적인 디스플레이 솔루션입니다. 메뉴 탐색, 실시간 상태 업데이트 또는 진단이 필요한 경우 이 모듈은 명확하고 구조화된 시각적 출력을 제공합니다.

JDA2004-01 시리즈는 AIP31066 드라이브 IC를 사용하고 1/16 듀티, 1/5 바이어스 구동 방식으로 작동합니다. 시야각은 6시로 고정되어 있습니다. 이를 통합하려는 구매자의 경우20x4 문자 LCD 디스플레이 STN 포지티브 네거티브 LCD 모드, 표준 PCB 보드와 넓은 시야각으로 인해 기계 인터페이스 및 공장 자동화 패널에 설치가 단순화됩니다.

디스플레이 내용

20*4자

드라이브IC

AIP31066

운전 계획

1/16 듀티, 1/5 바이어스

JDA2004-01 시리즈 기술 매개변수
표시 내용	204 문자(58 도트)
외형 치수	98(W)60(L)13.2(H)mm
관찰 영역	77(W)*25.2(L)mm
활성 영역	70.4(W)*20.8(L)mm
시야각	6시
백라이트 옵션	흰색 / 황록색
작동 온도.	-20~70°C
보관 온도	-30~80°C

이 20x4 문자 LCD 모듈에 사용 가능한 옵션

다양한 하우징 디자인과 브랜드 미학에 맞게 세 가지 표준 광학 구성을 제공합니다.20x4 문자 LCD 디스플레이 STN 포지티브 네거티브 LCD 모드. 대량 생산에 필요한 정확한 LCD 유형과 백라이트 색상을 선택할 수 있습니다.

모듈 번호	LCD 유형	백라이트 색상
2004SBW-01	STN 블루 네거티브 모드	하얀색
2004SYG-01	STN 노란색 녹색 포지티브 모드	황록색
2004SGW-01	STN 그레이 포지티브 모드	하얀색

애플리케이션 및 산업 사용 사례

그만큼20x4 문자 LCD 디스플레이 STN 포지티브 네거티브 LCD 모드운영자에게 안정적이고 읽기 쉬운 인터페이스를 제공합니다. 다음과 같은 이유로 엔지니어들이 널리 선택합니다.

▸ 공장 자동화 패널- 기계 상태, 오류 코드 및 작동 매개변수를 표시합니다.

▸ 진단 장비- 의료 및 테스트 장치에 실시간 데이터 및 측정 결과를 표시합니다.

▸ 기계 인터페이스- 산업 기계에 대한 메뉴 탐색 및 매개변수 설정을 제공합니다.

20x4 Character LCD Display STN Positive Negative LCD Mode application

산업용 장비의 20x4 문자 LCD 디스플레이.

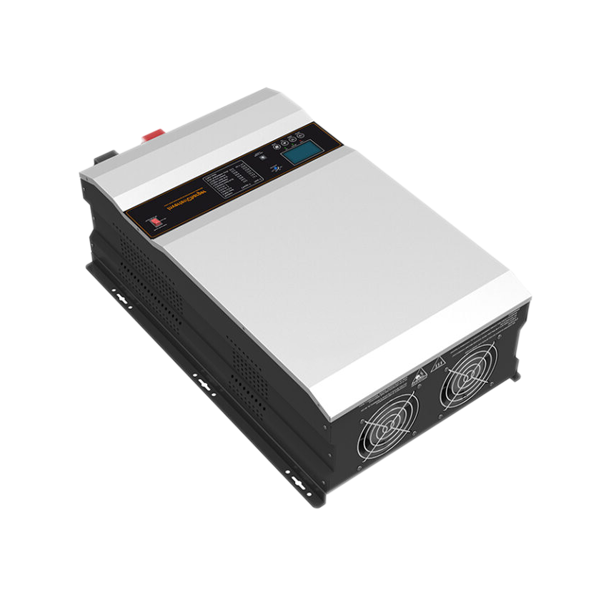

20x4 character display used in UPS system

UPS 시스템의 STN 포지티브 네거티브 LCD 모드.

JINGDA의 맞춤화 및 공급

선도적인 디스플레이 제조업체로서 우리는 귀하의 요구 사항을 완벽하게 지원합니다.20x4 문자 LCD 디스플레이 STN 포지티브 네거티브 LCD 모드요구 사항. PCB 레이아웃 조정, 커넥터 유형 변경, 백라이트 수정이 필요한 경우 당사 엔지니어링 팀이 처리해 드립니다.

다른 형식을 살펴보려면 다음을 참조하세요.문자 LCD 디스플레이범주. 복잡한 그래픽에 더 높은 해상도가 필요한 경우 다음을 고려하십시오.128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면. 더 간단한 숫자 인터페이스를 위해 우리는세그먼트 LCD 디스플레이섹션도 사용할 수 있습니다.

6000m² 규모의 클린룸 시설과 ISO 품질 관리를 통해 모든20x4 문자 LCD 디스플레이 STN 포지티브 네거티브 LCD 모드배송 전에 광학 성능과 전기적 신뢰성 테스트를 거쳤습니다. 도면이나 대상 사양을 영업팀에 보내면 24시간 이내에 포괄적인 견적을 받을 수 있습니다.

자주 묻는 질문

세 가지 JDA2004-01 시리즈 모델의 차이점은 무엇입니까?

세 가지 모델은 서로 다른 광학 모드를 제공합니다. 2004SBW-01은 흰색 백라이트가 있는 STN Blue Negative이고, 2004SYG-01은 노란색-녹색 백라이트가 있는 STN Yellow Green Positive이고, 2004SGW-01은 흰색 백라이트가 있는 STN Grey Positive입니다.

이 20x4 문자 LCD 디스플레이 STN 포지티브 네거티브 LCD 모드에는 PCB 보드가 포함되어 있습니까?

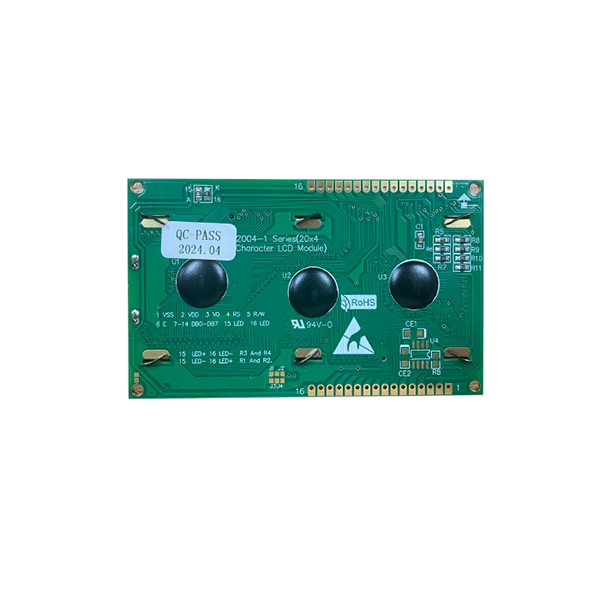

예, 이 문자 LCD 모듈은 COB 기술로 제작되었으며 기존 하드웨어에 쉽게 장착하고 통합할 수 있도록 표준 PCB 보드와 함께 제공됩니다.

최소 주문 수량과 리드타임은 어떻게 되나요?

표준 구성의 경우 샘플 주문과 대량 생산을 모두 지원합니다. 귀하의 요구 사항을 보내주시면 저희 팀이 24시간 이내에 견적과 리드 타임을 제공할 것입니다.

AIP31066 드라이버 IC를 맞춤 설정할 수 있나요?

표준 모듈은 AIP31066 드라이버를 사용합니다. 프로젝트에 호환성 문제로 인해 다른 IC가 필요한 경우 대량 주문을 위한 맞춤형 솔루션에 대해 논의할 수 있습니다.
