128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면

이 128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면은 산업 등급의 신뢰성과 대량 생산을 위해 설계되었습니다.
모듈 번호: JDA12864-23001
기술: COB 기술
시야각: 넓은 시야각
작동 온도: -20 ~ 70℃
드라이브 IC: AIP31107&AIP31108

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

산업 등급 응용 분야용으로 제조된 이 제품은128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면선명한 도트 매트릭스 영상을 제공합니다. 3.0V 전원 공급 장치와 AIP31107 드라이버 IC를 갖춘 이 제품은 제어판, 의료 기기 및 스마트 계량기에서 안정적인 성능을 보장합니다.

128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면: 기능 및 사양

신뢰할 수 있는 소싱128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면광학 성능과 대량 생산 일관성을 모두 이해하는 공급업체가 필요합니다. JDA12864-23001 모듈은 이러한 정확한 요구 사항을 중심으로 구축되었습니다. 성숙한 STN 포지티브 모드 유리와 견고한 COB 어셈블리를 결합하여 매우 비용 효율적인 시각적 솔루션을 제공합니다.

이것128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면AIP31107 및 AIP31108 드라이버 IC를 활용하며 1/64 듀티 및 1/9 바이어스 구동 방식으로 작동합니다. 6시 방향의 시야 방향과 128x64 도트 매트릭스 덕분에 활용도가 매우 높습니다. 또한 기존 PCB 및 펌웨어와 완벽하게 일치하도록 구동 IC를 사용자 정의하는 것도 지원합니다.

	디스플레이 내용 및 전압 128×64 도트 \| 3.0V

	드라이브 IC 및 구성표 AIP31107&AIP31108 \| 1/64 듀티, 1/9 바이어스

	활동 영역 및 온도 56.28 × 38.36mm \| -20~70°C

JDA12864-23001 기술적인 매개변수
모듈 번호	JDA12864-23001
모듈 크기	78(가로)×70(가로)×12.5(높이)mm
관찰 영역	62.00(L)mm×44.00(W)mm
활성 영역	56.28(L)mm×38.36(W)mm
표시 내용	128×64 도트
전원공급장치	3.0V
드라이브IC	AIP31107&AIP31108
운전 계획	1/64 듀티, 1/9 바이어스
보는 방향	6시
작동 온도.	-20~70°C
보관 온도	-30~80°C

STN 포지티브 그래픽 화면의 응용

높은 신뢰성과 비용 효율성으로 인해128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면다양한 HMI 및 데이터 표시 요구 사항에 대해 엔지니어가 널리 선택합니다.

▸ 산업 제어 시스템- 주파수 인버터, PLC 인터페이스 및 기계 제어 패널.

▸ 의료 장비- 환자 모니터, 진단 장치 및 휴대용 건강 측정기.

▸ 교통 및 운송- 주차장 안내 시스템, 매표기, 데이터 로거.

▸ 가전제품- 스마트 가전제품, 오디오 장비, 측정 도구.

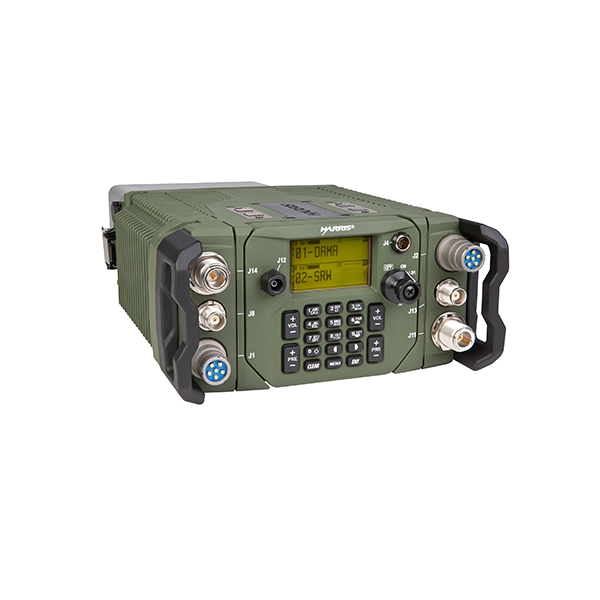

128x64 LCD Display STN Positive Mode Graphic Screen Application

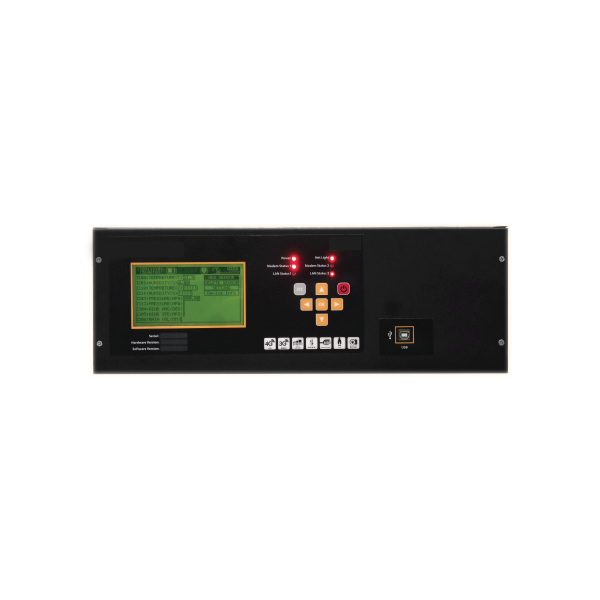

산업용 애플리케이션의 128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면.

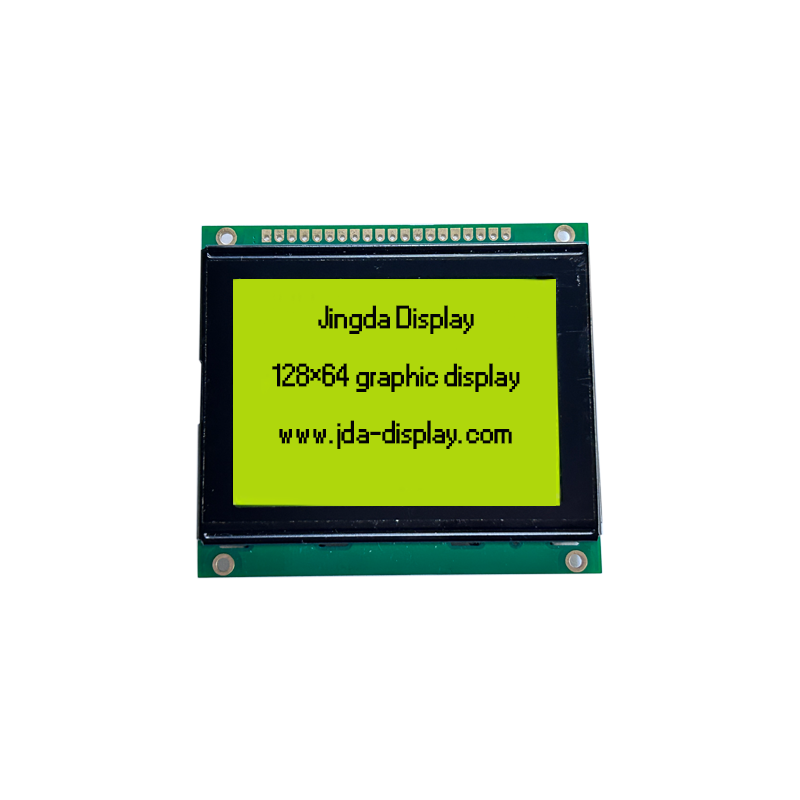

12864 graphic LCD module display

도트 매트릭스 데이터를 보여주는 STN 포지티브 모드 디스플레이.

맞춤화 및 대량생산 지원

이 카탈로그 모듈은 훌륭한 출발점이지만 당사의 기능은 표준 부품을 훨씬 뛰어넘습니다. 완전한 맞춤형이 필요한 경우128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면, 당사 엔지니어링 팀이 도와드릴 준비가 되어 있습니다. 우리는 맞춤형 유리 툴링, 핀아웃 재설계 및 대체 백라이트 색상을 제공합니다.

드라이버 IC 맞춤화- 기존 펌웨어와 일치하도록 AIP31107/31108 설정을 수정합니다.

편광판 및 백라이트- 흰색, 파란색 또는 녹색 LED 백라이트를 사용한 반사, 반투과 또는 투과 옵션.

커넥터 유형- 조립 공정에 적합한 핀 헤더, Zebra 커넥터 또는 FPC 케이블.

빠른 견적- 도면과 연간 수요를 보내면 24시간 이내에 포괄적인 견적을 받을 수 있습니다.

다른 흑백 디스플레이 옵션과 비교하려면 당사를 방문하십시오.그래픽 LCD 디스플레이카테고리 페이지. 당신은 또한 우리를 탐색할 수 있습니다128×64 LCD 디스플레이 모듈 FSTN 포지티브 디스플레이 모듈대체 광학 모드의 경우. 프로젝트에 더 간단한 숫자 판독이 필요한 경우세그먼트 LCD 디스플레이섹션에서는 보다 비용 효율적인 솔루션을 제공할 수 있습니다.

제조 품질 및 EEAT 약속

Shenzhen Jingda Display Technology Co., Ltd.는 2015년부터 흑백 LCD 모듈을 생산해 왔습니다. Fujian에 있는 6000m² 규모의 먼지 없는 시설은 클래스 100 및 클래스 1000 클린룸을 갖추고 있어 모든 것을 보장합니다.128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면오염없이 조립되었습니다. 우리는 ISO 품질 관리 프로토콜을 엄격히 준수하며 조달 감사를 위한 RoHS 준수 및 검사 보고서를 제공할 수 있습니다. 모든 배치는 배송 전에 엄격한 전기 및 광학 테스트를 거칩니다.

자주 묻는 질문

이 128x64 LCD 디스플레이 STN 포지티브 모드 그래픽 화면의 구동 IC를 맞춤 설정할 수 있습니까?

예. 표준 구성은 AIP31107 및 AIP31108을 사용합니다. 그러나 대량 생산을 위한 특정 펌웨어 또는 하드웨어 요구 사항에 따라 드라이버 IC를 맞춤화할 수 있습니다.

이 12864 그래픽 LCD 모듈의 최소 주문 수량은 얼마입니까?

MOQ는 재고가 있는 표준 구성인지 아니면 맞춤형 툴링이 필요한지에 따라 달라집니다. 표준 샘플 및 대량 주문의 경우 24시간 이내에 당사 엔지니어링 팀에 문의하여 견적을 받으세요.

STN 포지티브 모드에는 백라이트가 필요합니까?

STN 포지티브 모드 디스플레이는 일반적으로 반사형 또는 반투과형입니다. 애플리케이션 환경에 따라 저조도 가독성을 위해 LED 백라이트 어레이를 모듈에 추가할 수 있습니다.

대량생산 주문의 리드타임은 얼마나 되나요?

표준 샘플은 일반적으로 영업일 기준 3~7일 이내에 배송됩니다. 대량 생산의 경우 연간 수량 및 툴링 요구 사항에 따라 견적과 함께 리드 타임이 확인됩니다.
