세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드

JDA 회사는 중국 심천의 전문 LCD 디스플레이 제조업체 및 공급업체입니다. 세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드는 고효율, 낮은 에너지 소비 및 선명한 시각적 표현으로 잘 알려진 가전 제품, 의료 장비, 계측 및 산업 제어 장치에 일반적으로 사용되는 디스플레이 솔루션입니다. 당사의 LCD 제품은 비용 효율성이 높다는 장점이 있으며 고객에게 우수한 LCD 솔루션을 제공할 수 있습니다.
모듈 번호: JDA0301-19101A1
기술: COB 기술
작동온도: -20~70℃
드라이브 IC: TCP802-01
시야각: 넓은 시야각

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

이것세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드3.3V에서 작동하며 진한 검정색 배경에 밝은 흰색 세그먼트를 표시합니다. 색상보다 대비와 장기 안정성이 더 중요한 인버터, UPS 시스템, 계량기 및 산업용 제어 패널용으로 제작되었습니다.

세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드: 사양 및 응용 프로그램

엔지니어들은세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드일반적으로 한 번에 세 가지가 필요합니다. 강한 주변 조명에서도 쉽게 읽을 수 있는 화면, 기존 3.3V 보드와 일치하는 드라이버 구성, 생산 과정 전반에 걸쳐 동일한 품질을 반복할 수 있는 공급업체입니다. JDA0301-19101A1은 바로 이러한 개요를 중심으로 구축되었습니다.

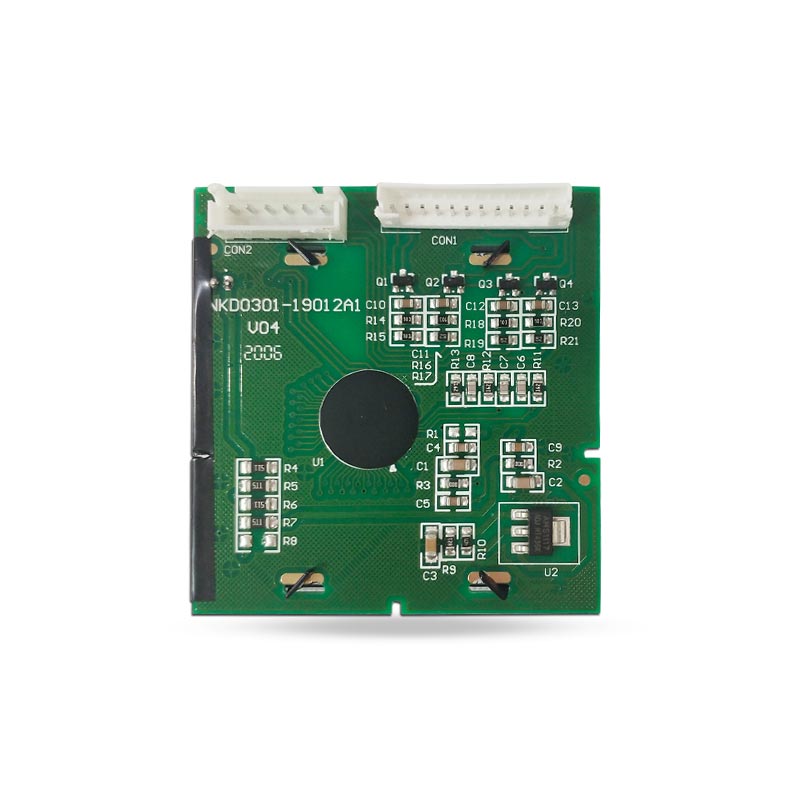

이것세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드네거티브 모드 유리와 COB(칩 온 보드) 어셈블리가 결합되어 TCP802-01 드라이버가 PCB에 직접 장착되고 장치가 하나의 완성된 구성 요소로 장착됩니다. 투과형 편광판과 그 뒤에 있는 LED 백라이트를 사용하여 디스플레이는 흰색 부분이 있는 검정색에 가까운 배경을 생성합니다.

	LCD 유형 및 논리 전압 VA / 음성 \| VDD = 3.3V

	드라이브 IC 및 방법 TCP802-01 \| 1/3 듀티, 1/2 바이어스

	활동 영역 및 온도 46 × 41mm \| -20~70°C

JDA0301-19101A1 사양 - 세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드
모듈 번호	JDA0301-19101A1
LCD 유형	VA / 네거티브
조립 기술	COB(칩 온보드)
모듈 크기	58(W) × 60(H) × 15.8(T)mm
디스플레이 VA(활성 영역)	46(W)×41(H)mm
구동방식	1/3 듀티, 1/2 바이어스
드라이브IC	TCP802-01
시야각	12시
편광판 유형	투과형
작동 온도.	-20~70°C
보관 온도	-30~80°C

엔지니어가 세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드를 선택하는 이유

실제 캐비닛에서도 살아남는 대비

이것세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드TN 디스플레이의 일반적인 회색 세척 대신 진정한 짙은 검은색 배경을 제공하므로 조명이 켜진 부분은 밝은 공장 조명 아래나 연기가 자욱한 패널 뒤에서 계속 읽을 수 있습니다.

저전력, 긴 현장 수명

흑백 세그먼트 기술은 백라이트와 드라이버에 필요한 것만 그립니다. 비디오 처리, 새로 고침 오버헤드 및 열 축적이 없으므로 지속적으로 전력을 공급받는 미터 및 인버터 전면 패널에 적합합니다.

드롭인 전기적 호환성

1/3 듀티 및 1/2 바이어스 드라이브를 갖춘 3.3V 로직 공급 장치는 대부분의 인버터, UPS 및 계량 플랫폼에서 사용되는 MCU 레일과 일치하므로 레벨 전환이나 외부 드라이버 재설계의 필요성이 줄어듭니다.

이 세그먼트 LCD 모듈이 사용되는 곳

네거티브 VA 광학, 넓은 작동 온도 및 COB 견고성이 결합되어세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드여러 장비 범주에 걸친 실용적인 선택:

▸ 태양광 인버터 및 UPS 시스템- 멀리서도 볼 수 있는 상태 판독값, 오류 코드 및 출력 매개변수.

▸ 스마트미터링- 전기, 수도, 가스 계량기는 10년 동안 읽을 수 있어야 합니다.

▸ 산업 제어 및 계측- 주파수 변환기, 전력계, 테스트 장비 및 제어 캐비닛.

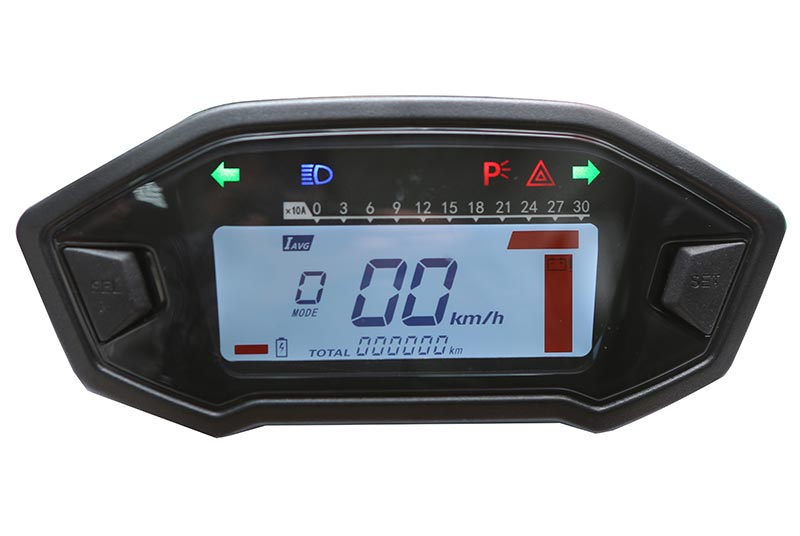

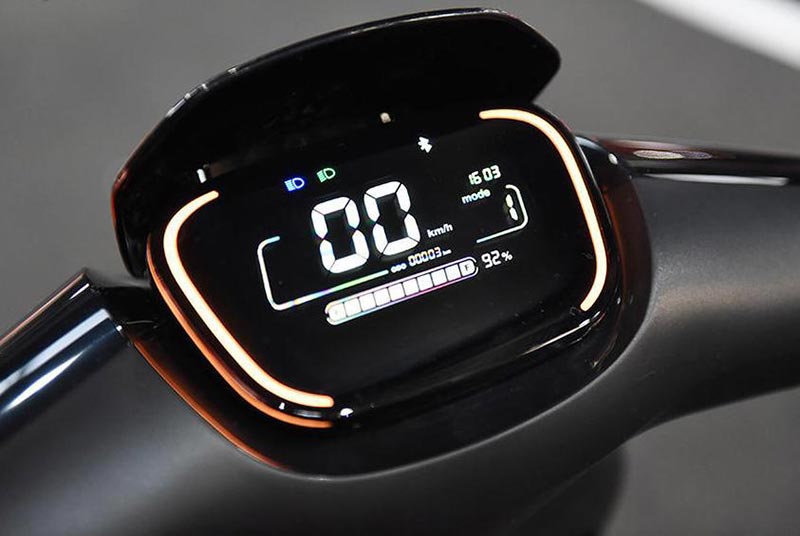

▸ 자동차 및 운송 전자 장치- 보조 대시보드 및 모니터링 장치.

Segment LCD Display VA Negative LCD Mode in a power inverter

세그먼트 LCD 디스플레이 VA 전력 인버터 전면 패널의 네거티브 LCD 모드.

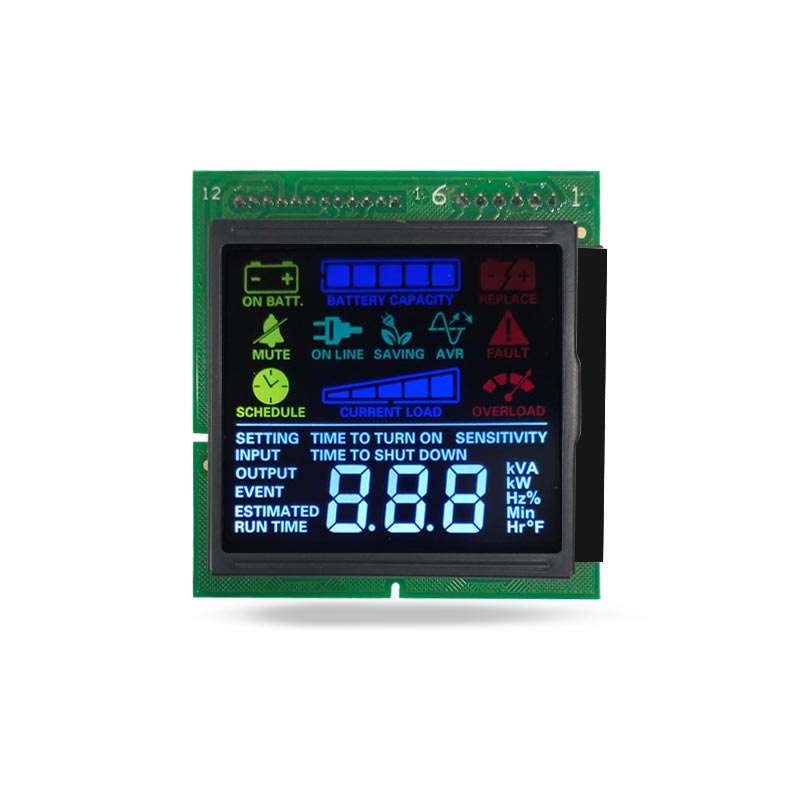

Segment LCD module used for solar inverter and UPS readouts

태양광 인버터 및 UPS 판독에 사용되는 세그먼트 LCD 모듈입니다.

프로젝트에 고정된 12시 방향이 아닌 더 넓은 광학 창이 필요한 경우태양 에너지용 VA 전체 시야각 세그먼트 LCD 디스플레이동일한 네거티브 모드 모양으로 해당 요구 사항을 충족합니다. 예산이 부족한 구매자는 종종 제품을 평가합니다.HTN 네거티브 7세그먼트 LCD 디스플레이병렬로.

맞춤화, 샘플 및 주문

이 카탈로그 모듈은 고정된 항목이 아닌 시작점입니다. 대부분의 맞춤형 디스플레이 프로젝트는 고객 도면이나 기존 제품에서 가져온 샘플로 시작하여 동일한 하우징에 들어가는 일치하는 모듈로 끝납니다. 표준 COB 어셈블리가 필요한지 아니면 완전히 맞춤화된 어셈블리가 필요한지 여부세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드, 당사 엔지니어링 팀이 귀하의 설계를 지원합니다.

세그먼트 아트워크 및 유리 크기- 레이아웃에 맞게 도구화된 새로운 세그먼트 패턴, 아이콘 및 로고.

핀아웃 및 커넥터 옵션- PCB에 일치하는 핀 할당, FPC 또는 핀 헤더 종단.

백라이트 및 색상- 하우징 및 브랜드 언어에 맞는 흰색, 파란색 또는 황색 LED 백라이트.

24시간 이내 견적- 도면, 연간 수량, 목표 가격을 보내고 다음 영업일에 가격과 기술 응답을 받습니다.

툴링 전 샘플- 표준 샘플은 일반적으로 도면 확인 후 영업일 기준 3~7일 이내에 발송됩니다.

더 넓은 범위에 대한 전체 기술 문서는 다음에서 확인할 수 있습니다.세그먼트 LCD 디스플레이카테고리 페이지, 그리고 디자인이 컬러 인터페이스로 옮겨가는 경우흑백 LCD 및 OLED 디스플레이섹션에서는 세그먼트, 문자, 그래픽 및 PMOLED 모듈이 각각 가장 적합한 위치를 설명합니다.

제조, 테스트 및 품질 문서

Shenzhen Jingda Display Technology Co., Ltd.는 2015년 9월에 설립되었으며 Fujian Wuping에서 6000m² 규모의 먼지 없는 공장을 운영하고 있습니다. 우리의 모든 배치세그먼트 LCD 디스플레이 VA 네거티브 LCD 모드포장 전 입고 자재 검사, 공정 중 검사, 최종 전기 및 광학 테스트를 통과합니다. 우리는 ISO 품질 관리 인증을 보유하고 있으며 요청 시 RoHS 준수 문서를 제공합니다.
