0.96인치 PM OLED 디스플레이 모듈 SSD1306이 임베디드 프로젝트에 매우 안정적인 이유는 무엇입니까?

그만큼0.96인치 PM OLED 디스플레이 모듈 SSD1306임베디드 전자 장치, IoT 장치, 웨어러블 시스템 및 DIY 엔지니어링 프로젝트에서 가장 널리 사용되는 소형 디스플레이 솔루션 중 하나가 되었습니다. 이 기사에서는 아키텍처, 성능 이점, 통합 방법 및 실제 애플리케이션을 자세히 살펴봅니다. 엔지니어, 제품 디자이너 및 애호가가 이 소형 OLED 모듈이 까다로운 환경에서 높은 선명도 출력, 낮은 전력 소비 및 장기적인 안정성을 위해 신뢰받는 이유를 이해할 수 있도록 설계되었습니다.

목차

• 1. 0.96인치 PM OLED 디스플레이 모듈 SSD1306 개요
• 2. 내부 아키텍처 및 작동 원리
• 3. 주요 특징 및 장점
• 4. 기술 사양 설명
• 5. SSD1306 OLED 모듈 통합 방법
• 6. 통신 인터페이스(I2C 대 SPI)
• 7. 전력 소비 및 효율성
• 8. 일반적인 문제 및 해결 방법
• 9. OLED vs LCD 비교
• 10. 실제 적용 시나리오
• 11. 엔지니어를 위한 설계 고려 사항
• 12. 자주 묻는 질문
• 결론

1. 0.96인치 PM OLED 디스플레이 모듈 SSD1306 개요

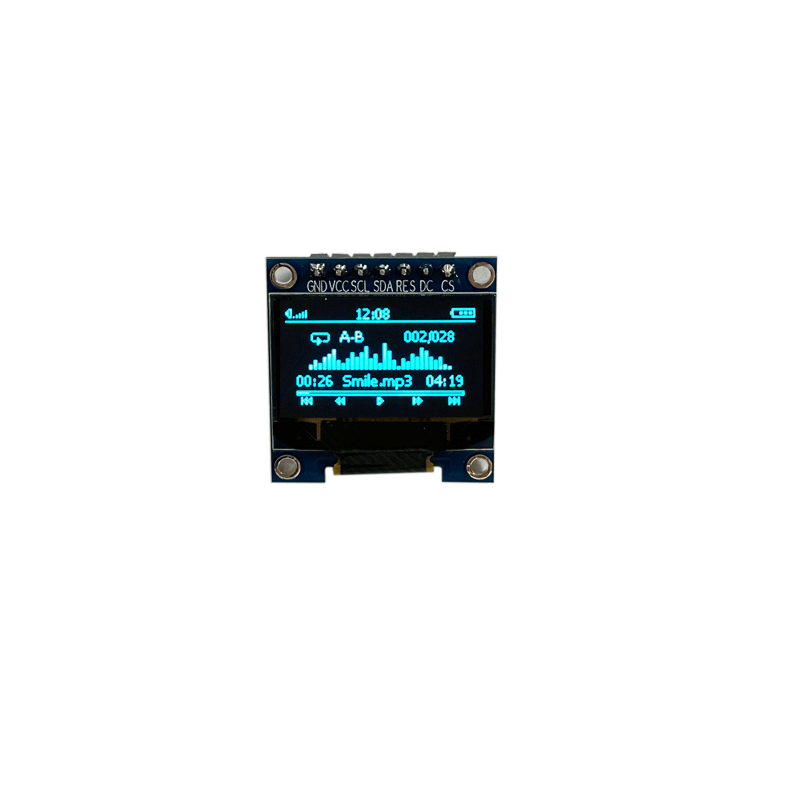

그만큼0.96인치 PM OLED 디스플레이 모듈 SSD1306마이크로컨트롤러 기반 시스템에 일반적으로 사용되는 소형 유기발광다이오드 디스플레이입니다. 기존 LCD와 달리 OLED 기술은 각 픽셀에서 직접 빛을 방출하므로 백라이트가 필요하지 않습니다. 그 결과 대비가 깊어지고 구조가 얇아지며 시야각이 향상되었습니다.

SSD1306 드라이버 IC는 픽셀 수준 작업을 제어하고 마이크로컨트롤러와 디스플레이 매트릭스 간의 통신을 관리합니다. 단순성과 효율성으로 인해 Arduino, ESP32, Raspberry Pi 및 기타 임베디드 플랫폼에서 표준 선택이 되었습니다.

2. 내부 아키텍처 및 작동 원리

모듈의 핵심에는 메모리 매핑, 디스플레이 새로 고침 주기 및 명령 해석을 처리하는 SSD1306 컨트롤러가 있습니다. 디스플레이는 128x64 픽셀 매트릭스(일반적으로)로 구성되며, 각 픽셀은 독립적으로 제어됩니다.

LCD와 달리 OLED 패널에는 백라이트가 필요하지 않습니다. 각 픽셀은 전압이 가해지면 자체 빛을 방출합니다. 이러한 자체 발광 특성은 극도로 높은 명암비와 거의 완벽한 블랙 레벨을 가능하게 합니다.

• 픽셀 기반 방출 시스템
• 통합 디스플레이 RAM(GDDRAM)
• 타이밍 제어를 위한 내부 발진기
• 내장형 전압 부스터 회로

3. 주요 특징 및 장점

0.96인치 PM OLED 디스플레이 모듈 SSD1306의 인기는 성능과 단순성의 결합에서 비롯됩니다. 다음은 주요 장점입니다.

• 초고명암비(일반적으로 2000:1 이상)
• 최대 160°의 넓은 시야각
• 정적 디스플레이 모드에서 매우 낮은 전력 소비
• 백라이트 시스템이 필요하지 않습니다.
• 애니메이션에 적합한 빠른 응답 시간
• 공간이 제한된 장치를 위한 컴팩트한 PCB 설치 공간

이러한 기능으로 인해 에너지 효율성이 중요한 배터리 구동 시스템 및 휴대용 전자 장치에 특히 적합합니다.

4. 기술 사양 설명

기술 사양을 이해하면 엔지니어가 프로젝트 요구 사항에 적합한 디스플레이 구성을 선택하는 데 도움이 됩니다.

이러한 사양은 추가적인 전력 조절 복잡성 없이 대부분의 마이크로 컨트롤러 에코시스템과의 호환성을 강조합니다.

5. SSD1306 OLED 모듈 통합 방법

통합은 이 모듈의 가장 큰 장점 중 하나입니다. 초보자라도 간단한 단계로 구현할 수 있습니다.

• 1단계: VCC 및 GND 핀을 올바르게 연결합니다.
• 2단계: 통신 프로토콜 선택(I2C가 가장 일반적임)
• 3단계: 마이크로컨트롤러 플랫폼에 SSD1306 라이브러리 설치
• 4단계: 펌웨어에서 디스플레이 초기화
• 5단계: 그래픽 또는 텍스트 데이터를 화면 버퍼로 보내기

모듈에는 이미 대부분의 필수 구성 요소가 포함되어 있으므로 외부 드라이버 회로가 필요하지 않습니다.

6. 통신 인터페이스(I2C 대 SPI)

SSD1306은 I2C 및 SPI 통신을 모두 지원하며 각각 고유한 장점이 있습니다.

I2C는 두 개의 데이터 라인(SDA 및 SCL)만 필요하다는 단순성으로 인해 널리 사용됩니다. 이는 배선의 복잡성을 줄여 소형 임베디드 시스템에 이상적입니다.

반면 SPI는 더 빠른 데이터 전송 속도를 제공하며 애니메이션이나 빈번한 화면 업데이트와 관련된 애플리케이션에서 선호됩니다.

• I2C:최소 배선, 저속, 센서 및 간단한 디스플레이에 이상적
• SPI:더 빠른 새로 고침, 더 많은 핀 필요, 그래픽이 많은 시스템에 더 적합

7. 전력 소비 및 효율성

OLED 기술의 가장 중요한 장점 중 하나는 에너지 효율성입니다. 0.96인치 PM OLED 디스플레이 모듈 SSD1306은 픽셀이 켜져 있을 때만 전력을 소비합니다. 검은색 픽셀에는 사실상 에너지가 필요하지 않습니다.

이는 다음과 같은 경우에 특히 유용합니다.

• 배터리 구동 IoT 장치
• 웨어러블 전자제품
• 휴대용 측정 도구

그러나 풀 화이트 화면을 계속 표시하면 전력 사용량이 크게 증가하므로 최적화된 UI 디자인이 필수적입니다.

8. 일반적인 문제 및 해결 방법

모듈이 안정적이더라도 사용자에게 통합 문제가 발생할 수 있습니다. 다음은 일반적인 문제와 해결 방법입니다.

• 빈 화면:I2C 주소 및 배선 연결을 확인하세요.
• 깜박이는 디스플레이:안정적인 전원 공급 보장
• 잘못된 출력:라이브러리 구성 및 해상도 설정 확인
• 낮은 밝기:소프트웨어 대비 설정 조정

대부분의 문제는 하드웨어 결함보다는 소프트웨어와 관련되어 있습니다.

9. OLED vs LCD 비교

10. 실제 적용 시나리오

0.96인치 PM OLED 디스플레이 모듈 SSD1306의 다용성은 광범위한 산업 및 애플리케이션에 적합합니다.

• 스마트 홈 컨트롤러
• 웨어러블 피트니스 기기
• 산업용 센서 디스플레이
• DIY Arduino 프로젝트
• 의료용 휴대용 모니터링 시스템
• 배터리 관리 시스템

컴팩트한 크기와 명확성 덕분에 개발자는 매우 작은 장치에도 의미 있는 사용자 인터페이스를 통합할 수 있습니다.

11. 엔지니어를 위한 설계 고려 사항

이 모듈을 설계할 때 엔지니어는 전기적 안정성, UI 최적화 및 열 조건을 고려해야 합니다.

• 수명을 연장하려면 지속적인 전체 화면 밝기를 피하세요.
• I2C 통신에는 적절한 풀업 저항을 사용하십시오.
• 마이크로컨트롤러 로직 레벨과의 전압 호환성 보장
• 전력 사용량을 줄이기 위해 프레임 업데이트 최적화

좋은 설계 방식은 성능과 내구성을 크게 향상시킵니다.

12. 자주 묻는 질문

Q1: SSD1306은 색상을 표시할 수 있습니까?
아니요, 단색 디스플레이입니다(일반적으로 흰색, 파란색 또는 노란색 변형).

Q2: Arduino와 호환됩니까?
예, 여러 오픈 소스 라이브러리에서 널리 지원됩니다.

Q3: 백라이트가 필요합니까?
아니요, OLED 기술은 자체 발광합니다.

Q4: 모듈의 수명은 얼마나 됩니까?
일반적으로 사용 패턴에 따라 수만 시간이 소요됩니다.

Q5: 애니메이션을 표시할 수 있나요?
예, 하지만 원활한 성능을 위해서는 SPI 인터페이스를 권장합니다.

결론

0.96인치 PM OLED 디스플레이 모듈 SSD1306은 소형 전자 시스템을 위한 가장 실용적이고 효율적인 디스플레이 솔루션 중 하나로 남아 있습니다. 고대비, 낮은 전력 소비 및 간단한 통합이 결합되어 여러 산업 분야의 엔지니어와 개발자가 선호하는 선택입니다.

프로토타입 개발부터 상용 임베디드 제품까지, 이 모듈은 성능과 비교하기 어려운 경제성 사이의 균형을 제공합니다.
