저항막 방식 터치 디스플레이와 정전식 터치 디스플레이의 차이점은 무엇입니까?

오늘날의 디지털 세계에서 터치 스크린은 주머니 속 스마트폰부터 공장 작업장의 산업 제어 장비에 이르기까지 우리 삶의 모든 측면에 스며들었습니다. 일반 LCD 디스플레이에 비해 TFT LCD 화면은 매우 선명한 이미지와 텍스트를 제공할 수 있으며 응답 시간이 더 짧습니다. TFT LCD 디스플레이의 적용이 증가함에 따라 제품에 더 나은 시각 효과가 제공되었습니다. 에 대한TFT 디스플레이 모듈, 저항성 터치 디스플레이와 정전식 터치 디스플레이의 두 가지 터치 유형이 있습니다.

저항막식 터치스크린이란 무엇입니까?

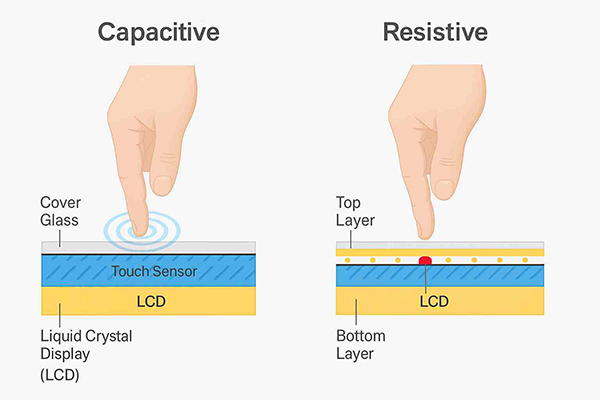

사이에 작은 절연점이 있는 전도성 ITO 필름의 두 층은 일반적으로 서로 접촉하지 않습니다. 누르면 상부 필름과 하부 필름이 서로 닿아 전도성 회로를 형성합니다. 컨트롤러는 XY 전압을 기준으로 프레싱 좌표를 계산합니다. 저항막 방식 터치스크린은 4선, 5선, 8선 등 다양한 변형 방식으로 제공됩니다. 숫자는 컨트롤러에 연결된 회로 구성 요소의 수를 나타냅니다. 그 중 4선 저항막이 가장 일반적이고 경제적인 솔루션인 반면, 5선 저항막은 하단 레이어에 정전압 설계를 통해 더 높은 내구성과 정확성을 제공합니다.

저항막 방식 터치스크린의 일반적인 구조는 유리 또는 유기유리 기판으로 이루어진 하단층에 투명 전도성층(보통 인듐주석산화물 ITO)이 코팅된 중간층, 외부 표면이 경화 처리된 다층 수지 코팅된 상부층으로 구성됩니다.

정전식 터치스크린이란 무엇입니까?

스크린의 표면층에는 전도성 ITO 커패시터 층이 있습니다. 인체에는 약한 생물학적 전류가 있습니다. 손가락이 닿으면 인체와 스크린 전극이 결합 커패시터를 형성합니다. 4개의 모서리 전극은 전류 차이를 캡처하여 터치 지점을 계산합니다.

정전식 터치스크린의 기본 구조는 4층 복합 유리 패널로 구성됩니다. 최외층은 화학적 또는 물리적으로 강화된 보호유리(경도 6H, 7H, 8H 이상)로 되어 있으며, 유리의 내부 표면과 층간은 각각 ITO 전도성층으로 코팅되어 있습니다.

주요 기능 비교표

저항막의 장점

1. 어떤 물체로도 조작이 가능합니다. 보호 장갑이나 고무 장갑을 착용한 산업 현장에 적합합니다.

2. 매우 높은 위치 정확도로 금전 등록기, 산업용 장비 및 도면 도구에 적합합니다.

3. 습기나 약간의 수증기를 두려워하지 않습니다. 실외 산업용 장비에 선호되는 선택입니다.

4. 저렴한 가격, 간단한 드라이버, 낮은 전력 소비.

저항막 스크린의 단점

1. 강제로 눌러야 하므로 작동 경험이 좋지 않습니다.

2. 필름 표면이 긁히기 쉽고 장기간 누르면 오작동할 수 있습니다.

3. 여러 손가락 제스처를 지원하지 않으며 확대 또는 축소할 수 없습니다.

4. 빛 투과율이 낮아 화면이 흐릿하게 보입니다.

정전식 터치스크린의 장점

1. 다지점 제스처를 지원하여 쾌적한 느낌의 부드러운 터치 조작

2. 긁힘 방지 강화 유리 표면, 내구성 및 긁힘 방지

3. 색상 인식이 향상된 투명 디스플레이

4. 물리적으로 누르는 마모가 없으며 가정용 디지털 장치의 수명이 길어집니다.

용량 성 스크린의 단점

1. 맨손 또는 전용 정전식 펜으로만 사용할 수 있습니다. 일반 장갑은 사용을 방해합니다.

2. 물이나 응결로 인해 불규칙한 움직임과 우발적인 접촉이 발생할 수 있습니다.

3. 저온 및 두꺼운 오일 얼룩은 감도를 크게 감소시킵니다.

4. 습한 산업 환경에서는 비용이 더 많이 들고 불안정합니다.

응용

저항막 방식 터치스크린의 일반적인 응용 분야

저비용, 유연한 입력 및 강력한 간섭 방지 기능을 갖춘 저항막식 터치스크린은 다음과 같은 시나리오에서 여전히 선호되는 선택입니다.

산업 제어 장비: 공장 환경은 먼지, 오일 오염 및 전자기 간섭에 노출되어 있으며 작업자는 종종 장갑을 착용합니다.

POS 금전 등록기 시스템: 펜 서명이 필요하며 장갑을 낀 채로 작동해야 합니다.

의료 장비: 신뢰성과 위생 청결에 대한 높은 요구 사항

자동차 내비게이션 시스템: 운전자는 장갑을 낀 채로 운전할 수 있습니다.

공공조회 단말기 : 셀프발권기, ATM 등

실외 장비: 먼지, 습기 등 가혹한 환경에 노출됨

정전식 터치스크린의 일반적인 응용 분야

다중 포인트 터치, 고감도 및 우수한 디스플레이 품질의 장점을 갖춘 정전식 터치스크린은 다음과 같은 시나리오에서 지배적입니다.

스마트폰 및 태블릿: 부드러운 제스처 조작과 멀티포인트 터치 경험이 필요합니다.

가전제품: 스마트 가전, 웨어러블 기기

하이엔드 인간-기계 인터페이스: 현대적인 상호 작용 경험이 필요한 장치

의료 장비: 빠르고 직관적인 입력이 필요한 시나리오

터치 디스플레이: 디스플레이 효과에 대한 요구 사항이 높은 애플리케이션

미래 개발 동향

정전식 터치스크린멀티포인트 터치 컨트롤, 고감도, 탁월한 디스플레이 효과를 갖춘 은 가전제품 시장의 주류 기술이 되었습니다. 하지만,저항성 터치스크린산업 제어, 의료 장비, 공공 시설 등 특정 분야에서는 여전히 대체할 수 없는 위치를 유지하고 있습니다.

최근 기술의 발전은 통합과 최적화의 추세를 보이고 있습니다. 산업용 등급 정전용량형 TFT 디스플레이는 자체 개발한 터치 제어 알고리즘과 시나리오 기반 최적화를 통해 전자기 간섭, 물 미스트, 장갑 작동 등 기존의 단점을 점차 극복하고 있습니다. 동시에 저항막 TFT 스크린은 재료 및 공정 개선을 통해 내구성과 정확성도 향상시키고 있습니다.
