그래픽 LCD 디스플레이와 세그먼트 LCD 디스플레이의 차이점은 무엇입니까?

산업 전자 제품, 가전 제품, 자동차 장치 및 휴대용 측정 장비에서 LCD 디스플레이와 LED 디스플레이는 가장 일반적인 인간-기계 상호 작용 매체입니다. 모든 주류 디스플레이 유형 중에서 그래픽 도트 매트릭스 디스플레이와 세그먼트 디스플레이(세그먼트 코드 스크린이라고도 함)는 가장 널리 사용되는 두 가지 중급형 디스플레이 솔루션입니다. LCD 디스플레이 분야에서는 세그먼트 디스플레이와 그래픽 도트 매트릭스 디스플레이라는 두 가지 기본 기술이 시간의 시험을 견뎌왔습니다. 둘 다 사용자에게 시각적 정보를 제공하는 목적을 제공하지만 근본적으로 다른 원리로 작동하며 완전히 다른 응용 프로그램에서 탁월합니다.

세그먼트 표시란 무엇입니까?

세그먼트 디스플레이는 화면에 독립적인 세그먼트 전극이 조립식으로 제작된 고정 구조 디스플레이 장치입니다. 내부 구조는 고정된 디스플레이 내용에 따라 미리 설정되어 있으며 화면 표면은 조정이 불가능한 여러 개의 독립적인 디스플레이 세그먼트로 나뉩니다. 가장 일반적인 구조는 디지털 디스플레이를 위한 7세그먼트 구조이며, 일부 맞춤형 모델에는 배터리 전원, 신호 강도, 온도 기호, 기능 표시 등 고정 아이콘 세그먼트가 장착되어 있습니다.

세그먼트 디스플레이의 작동 원리는 도트 ​​매트릭스 디스플레이의 작동 원리보다 훨씬 간단합니다. 구동 회로는 특정 세그먼트에 대해 높은 레벨과 낮은 레벨의 신호만 입력하면 됩니다. 해당 세그먼트 전극의 전원이 켜지면 세그먼트가 켜져 고정 숫자 또는 기호를 형성합니다. 전원이 꺼지면 숨겨집니다.

그래픽 LCD 디스플레이란 무엇입니까?

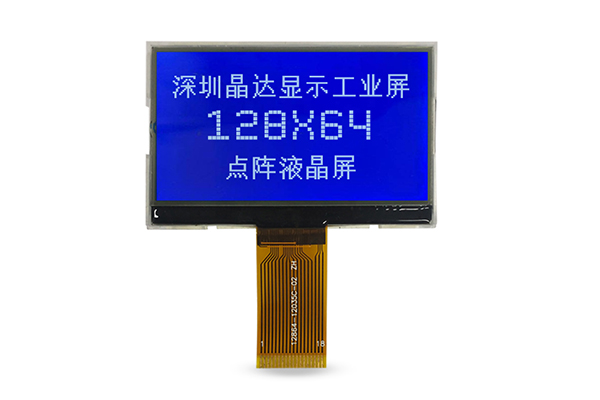

그래픽 LCD 디스플레이는 고정된 행과 열로 배열된 독립적인 픽셀 단위의 규칙적인 그리드로 구성된 완전한 맞춤형 픽셀 수준 디스플레이 장치입니다. 화면의 각 픽셀은 구동 회로에 의해 독립적으로 제어되며, 고정된 문자 또는 세그먼트 구조에 의해 제한되지 않고 개별적으로 켜지거나 꺼질 수 있습니다. 일반적인 해상도 사양에는 128x32, 128x64, 192x64, 128x128, 240x128 및 기타 표준 모델이 포함되며 중소형 디스플레이 크기 요구 사항을 충족합니다.

핵심 작동 원리는 매트릭스 스캐닝 구동 기술을 기반으로 합니다. 디스플레이 칩은 행 및 열 회로를 제어하여 픽셀 포인트에 대해 주기적 스캐닝을 수행하고 입력 디스플레이 데이터에 따라 각 픽셀의 온-오프 상태와 그레이 스케일을 조정합니다.

비교 요약

매개변수 세그먼트 디스플레이 그래픽 LCD 디스플레이

위의 성능, 비용 및 기능 차이가 결합되어 두 디스플레이는 업계에서 완전히 차별화된 응용 시나리오를 갖습니다. 정확한 선택은 제품 성능을 극대화하고 비용 관리를 최적화할 수 있습니다.

1. 그래픽 도트 매트릭스 디스플레이의 일반적인 응용 시나리오

그래픽 도트 매트릭스 디스플레이는 복잡한 인간-기계 상호 작용, 다양한 디스플레이 콘텐츠, 기능 반복 확장이 필요한 제품에 적합합니다. 핵심 애플리케이션 시나리오에는 산업용 제어 터치 스크린, 지능형 테스트 기기, 의료 감지 장비, POS 결제 단말기, 휴대용 데이터 수집기, 중급 및 고급형 스마트 홈 장치가 포함됩니다. 이러한 시나리오에서는 여러 줄의 텍스트, 복잡한 메뉴, 데이터 곡선 및 사용자 정의 아이콘을 표시해야 하며, 도트 매트릭스 화면의 유연한 디스플레이 이점과 정확히 일치하는 제품 반복을 통해 디스플레이 기능을 업그레이드해야 하는 경우도 많습니다.

또한 동적 데이터 업데이트와 그래픽 디스플레이가 필요한 자동차 온보드 보조 디스플레이, 환경 모니터링 장비, 지능형 단말 장치에서 그래픽 도트 매트릭스 디스플레이도 주류 선택으로, 이는 제품 시각화 및 대화형 경험에 대한 높은 요구 사항을 충족할 수 있습니다.

2. 세그먼트 디스플레이의 일반적인 적용 시나리오

세그먼트 디스플레이는 주로 비용에 민감한 단일 디스플레이 기능 및 고정 컨텐츠 디스플레이 장비에 사용됩니다. 일반적인 시나리오에는 온수기, 인덕션 쿠커, 에어컨, 세탁기 등의 가전제품은 물론 스마트 수량계, 전기 계량기, 가스 계량기, 리모콘, 전자 온도계, 저가형 휴대용 측정 기기 등이 포함됩니다. 이러한 제품은 복잡한 그래픽 상호 작용 및 기능 반복 없이 고정 숫자, 간단한 상태 아이콘 및 매개변수 값만 표시하면 되므로 세그먼트 화면의 비용 이점과 안정성을 극대화할 수 있습니다.

한편, 저전력 소모와 높은 내구성을 추구하는 산업용 장비 표시등, 전력 감지 장치, 장기 대기 모니터링 장비에서도 세그먼트 디스플레이가 업계에서 선호되는 디스플레이 솔루션이다.

올바른 흑백 LCD 디스플레이를 선택하는 방법은 무엇입니까?

즉, 그래픽 도트 매트릭스 디스플레이와 세그먼트 디스플레이의 본질적인 차이점은 디스플레이 유연성과 구조적 확장성에 있습니다. 세그먼트 LCD 디스플레이는 고정 디지털 및 간단한 기호 디스플레이 시나리오에 중점을 두고 저비용, 저전력 소비, 높은 안정성 및 단일 기능을 갖춘 고정 세그먼트 구조를 사용합니다. 그래픽 도트 매트릭스 디스플레이는 유연하고 다양한 디스플레이 콘텐츠, 강력한 확장성 및 약간 더 높은 전력 단점을 갖춘 독립적인 픽셀 매트릭스 제어에 의존합니다.
