직렬 포트 디스플레이와 표준 TFT 디스플레이의 차이점은 무엇입니까?

임베디드 시스템 설계에서 산업 자동화, 가전제품, 디스플레이 화면은 핵심 HMI(인간-기계 인터페이스) 구성 요소 역할을 합니다. 엔지니어와 제품 개발자는 직렬 포트 디스플레이와 표준 중 하나를 선택해야 하는 중요한 결정에 자주 직면합니다.TFT 디스플레이. 둘 다 전자 장치에 대한 시각적 출력을 제공하지만 내부 작동 메커니즘, 하드웨어 인터페이스, 리소스 소비, 개발 난이도 및 응용 프로그램 시나리오는 크게 다릅니다.

직렬 포트 디스플레이란 무엇입니까?

"스마트 직렬 디스플레이", "직렬 HMI" 또는 "UART TFT 디스플레이"라고도 하는 직렬 포트 디스플레이는 TFT LCD 패널과 전용 그래픽 컨트롤러, 프레임 버퍼 메모리 및 직렬 통신 인터페이스를 통합한 독립형 모듈입니다. 이 모듈은 호스트 마이크로컨트롤러에 부담을 주지 않고 직렬 연결을 통해 수신된 그래픽 명령을 처리하는 완전한 디스플레이 하위 시스템으로 작동합니다. UART, SPI 및 I2C를 포함한 주류 ​​직렬 프로토콜을 지원하므로 단 몇 개의 신호선을 통해서만 데이터 및 명령 전송이 가능합니다.

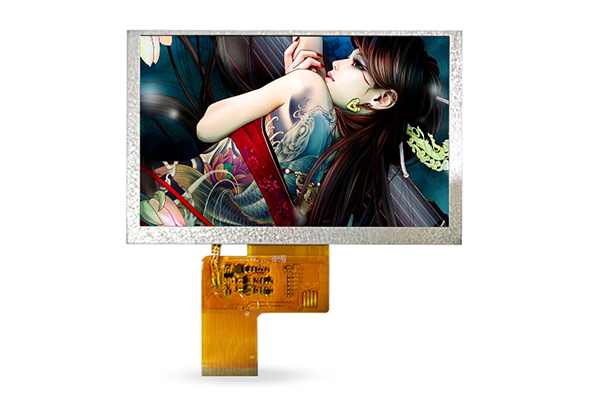

표준 TFT 디스플레이란 무엇입니까?

표준 TFT(박막 트랜지스터) 디스플레이는 기존 TFT LCD 이미징 기술을 기반으로 한 순수 하드웨어 베어 스크린입니다. 독립적인 제어 시스템이나 내장된 드라이버 펌웨어가 없는 비지능형 디스플레이 구성 요소입니다. 기준TFT 디스플레이픽셀 데이터 계산, 프레임 버퍼 저장, 화면 새로 고침 및 색상 보정을 포함한 모든 디스플레이 관련 작업을 완료하기 위해 전적으로 외부 메인 컨트롤러에 의존합니다.

직렬 포트 디스플레이와 표준 TFT 디스플레이의 주요 기술적 차이점

두 가지 디스플레이 유형 간의 기술적 격차는 하드웨어 인터페이스, 컨트롤러 리소스 점유, 운전 난이도, 전송 효율성 및 시스템 안정성을 포함합니다. 이러한 기술적 차이는 프로젝트 선택의 핵심 기반이며 제품 개발 주기 및 운영 성과에 직접적인 영향을 미칩니다.

1. 하드웨어 인터페이스 및 배선 복잡성

직렬 포트 디스플레이는 매우 단순화된 하드웨어 배선을 특징으로 하며 이는 가장 두드러진 장점 중 하나입니다. 대부분의 직렬 디스플레이 모듈에는 정상적인 작동을 위해 전원 공급 장치, 접지선 및 직렬 통신 신호선 등 3~4개의 전선만 필요합니다. UART 기반 직렬 디스플레이에는 데이터 전송을 위해 TX 및 RX 핀만 필요합니다. SPI 및 I2C 직렬 디스플레이도 최소한의 핀 수를 통해 통신을 완료합니다. 핀 수가 매우 적기 때문에 PCB 레이아웃의 어려움이 크게 줄어들고, 보드 공간이 절약되며, 복잡한 배선 라우팅 문제가 방지됩니다.

2. 메인 컨트롤러 자원 점유

직렬 포트 디스플레이는 낮은 전력 소비와 낮은 리소스 점유를 위해 설계되었습니다. 디스플레이 모듈에는 독립적인 그래픽 처리 장치와 프레임 버퍼가 통합되어 있으므로 모든 픽셀 렌더링, 데이터 캐싱 및 화면 새로 고침 작업이 디스플레이 자체 칩에 의해 완료됩니다. 호스트 MCU는 CPU 리소스 점유가 거의 없이 낮은 주파수로 간단한 제어 명령만 보내면 됩니다.

표준 TFT 디스플레이는 막대한 메인 컨트롤러 리소스를 소비합니다. 독립적인 캐싱 및 처리 기능이 없으면 모든 프레임 데이터는 호스트 프로세서에서 계산, 저장 및 출력되어야 합니다. 메인 컨트롤러는 지속적으로 픽셀 데이터를 새로 고치고, 프레임 버퍼 저장을 위해 대용량 RAM을 점유하고, 고주파 신호 출력을 유지해야 합니다.

3. 개발 난이도 및 주기 추진

직렬 포트 디스플레이의 개발 임계값은 매우 낮습니다. 제조업체는 완전하고 성숙한 직렬 통신 프로토콜, 범용 명령 세트 및 상위 컴퓨터 디버깅 도구 지원을 제공합니다. 개발자는 기본 LCD 구동 원리, 픽셀 타이밍 논리 또는 그래픽 렌더링 알고리즘을 이해할 필요가 없습니다. 텍스트 표시, 그림 전환, 애니메이션 재생 및 터치 제어와 같은 기능을 구현하려면 간단한 직렬 명령만 호출하면 됩니다.

기준TFT 디스플레이전문적인 임베디드 개발 기능과 더 긴 개발 주기가 필요합니다. 개발자는 기본 드라이버 코드를 처음부터 작성하고, 화면 타이밍 매개변수를 구성하고, 색상 보정을 디버그하고, 프레임 버퍼 관리 논리를 구축하고, 화면 새로 고침 유창성을 최적화해야 합니다. 다양한 크기와 모델의 TFT 화면은 타이밍 매개변수와 드라이버 요구 사항이 다르기 때문에 호환성이 좋지 않습니다.

4. 데이터 전송 속도 및 새로고침 성능

직렬 통신 프로토콜 대역폭의 제한으로 인해 직렬 포트 디스플레이의 새로 고침 빈도와 데이터 전송 속도는 상대적으로 낮습니다. UART 직렬 디스플레이는 대역폭이 가장 낮아 정적 디스플레이 및 저주파 업데이트 시나리오에 적합합니다. SPI 직렬 디스플레이는 속도가 향상되었지만 여전히 고화질 전체 화면 실시간 새로 고침을 지원할 수 없습니다.

표준 TFT 디스플레이는 매우 높은 데이터 전송 대역폭을 갖춘 병렬 또는 고속 MIPI/RGB 인터페이스를 채택하여 고해상도, 높은 프레임 속도의 화면 새로 고침을 지원합니다. 1080P 고화질 이미지, 역동적인 비디오, 복잡한 애니메이션 효과를 끊김 없이 원활하게 표시할 수 있습니다.

5. 시스템 안정성

직렬 포트 디스플레이는 시스템 안정성이 뛰어납니다. 디스플레이 모듈의 통합 설계는 외부 회로 링크를 줄이고 간단한 직렬 배선을 통해 복잡한 병렬 배선으로 인한 신호 간섭 및 라인 오류 문제를 효과적으로 방지합니다.

표준 TFT 디스플레이는 시스템 안정성이 상대적으로 좋지 않습니다. 복잡한 병렬 신호 라인은 외부 전자기 간섭에 취약하여 화면 깜박임, 색상 왜곡 및 눈꽃 소음이 발생합니다.

기준TFT 디스플레이개발 복잡성 증가, 핀 수 증가 및 호스트 프로세서에 대한 수요 증가를 희생하면서 최대 성능, 해상도 유연성 및 픽셀 수준 제어를 제공합니다. 고성능 애플리케이션, 맞춤형 그래픽 요구 사항 및 디스플레이의 모든 측면을 엄격하게 제어해야 하는 프로젝트에 적합한 선택입니다.

직렬 포트 디스플레이는 대역폭과 해상도 제한을 줄이면서 사용 편의성, 신속한 개발 및 최소한의 호스트 리소스 소비를 우선시합니다. 산업용 HMI 애플리케이션, 프로토타입 제작, 리소스가 제한된 시스템 및 출시 기간이 짧은 프로젝트에 탁월합니다.
