그래픽 LCD 디스플레이용 SPI 및 IIC 인터페이스의 장점은 무엇입니까?
현대 임베디드 시스템 설계, 산업 제어, 스마트 홈 장비 및 웨어러블 전자 제품 분야에서는그래픽 LCD 디스플레이 모듈인간-컴퓨터 상호작용 전달자로서 없어서는 안 될 존재가 되었습니다. 모든 주류 디스플레이 인터페이스 중에서 SPI와 IIC는 도트 매트릭스 LCD 화면에 가장 널리 채택되는 두 가지 솔루션으로, 고유한 구조적 장점, 안정적인 성능 및 뛰어난 호환성으로 인해 중소형 LCD 디스플레이 시장을 장악하고 있습니다. IIC 인터페이스 디스플레이 또는 SPI 디스플레이에 적합한 인터페이스를 선택하면 장비의 응답 속도, 전력 소비, PCB 레이아웃 난이도 및 전체 서비스 수명이 직접적으로 결정됩니다.
그래픽 LCD 디스플레이는 임의 픽셀 도트, 사용자 정의 그래픽 렌더링, 동적 텍스트 스크롤 및 다층 인터페이스 디스플레이를 지원한다는 점에서 세그먼트 LCD 화면과 다르며 인터페이스 전송 효율성 및 신호 안정성에 대한 더 높은 요구 사항을 제시합니다. 이와 대조적으로 SPI 및 IIC 직렬 인터페이스는 배선 설계를 단순화하고 전송 프로토콜을 최적화하며 주류 터미널 제품의 저비용, 높은 안정성 및 소형 설계 요구 사항을 완벽하게 충족하여 현재 주류 터미널에서 선호되는 인터페이스가 되었습니다.도트 매트릭스 LCD 디스플레이.
SPI 인터페이스 기본 특성(SPI 디스플레이)
SPI(Serial Peripheral Interface)는 고속 동기식 직렬 통신 인터페이스이자 마스터-슬레이브 구조의 전이중 전송 프로토콜이며 고성능 SPI 디스플레이 제품의 핵심 주류 인터페이스입니다. 도트 매트릭스 LCD 화면용 표준 SPI 인터페이스는 SCLK(클럭 신호), MOSI(데이터 전송), CS(칩 선택) 및 DC(데이터/명령 선택)를 포함하는 4선 구조를 채택합니다. 일부 단순화된 3선 SPI 설계는 DC 신호를 데이터 라인에 통합하여 고속 전송 기능을 유지하면서 핀 수를 더욱 줄입니다.
IIC 인터페이스 기본 특성(IIC 인터페이스 표시)
IIC(Inter-Integrated Circuit)는 SCL(클럭 라인)과 SDA(데이터 라인)로 구성된 초간소화된 2선 구조의 반이중 동기 직렬 버스 인터페이스입니다. 다중 장치 버스 인터페이스인 IIC 버스는 여러 개의 디스플레이 모듈과 서로 다른 주소의 센서 장치를 장착할 수 있습니다. 이는 다중 장치 통합 시스템에서 IIC 인터페이스 디스플레이 제품의 핵심 장점입니다.
SPI 그래픽 LCD 디스플레이용 SPI 인터페이스의 장점
1. 초고속 전송 속도, 동적 디스플레이 지연 없음

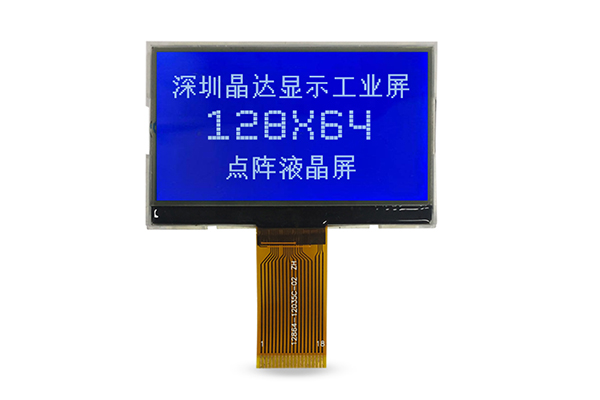

SPI 인터페이스의 가장 큰 장점은 매우 높은 클럭 주파수와 제로 프로토콜 오버헤드에 있습니다. IIC 인터페이스의 주소 확인 및 응답 대기 메커니즘과 달리 SPI는 최대 클록 주파수가 최대 80MHz인 연속 버스트 전송 모드를 채택합니다. 주류 128x64, 160x128, 240x320의 경우도트 매트릭스 LCD 디스플레이, SPI 인터페이스는 1-5ms 이내에 전체 화면 데이터 새로 고침을 완료할 수 있습니다.
2. 산업 시나리오에 적합한 강력한 간섭 방지 성능
SPI 인터페이스를 갖춘 당사의 산업용 그래픽 LCD 디스플레이는 산업 작업장 및 전력 장비와 같은 고잡음 전자기 환경에서 강력한 신호 간섭 방지 기능과 안정적인 전송 기능을 갖춘 푸시풀 구동 신호 출력을 채택합니다. IIC 인터페이스의 오픈 드레인 구조와 비교하여 SPI 신호는 더 강력한 구동 능력과 더 긴 유효 전송 거리를 가지며 신호 왜곡이나 데이터 손실이 발생하지 않습니다.
3. 유연한 배선 설계, 성능과 통합의 균형
표준 4선 SPI 인터페이스와 단순화된 3선 SPI 인터페이스는 모두 기존 병렬 LCD 인터페이스보다 훨씬 적은 핀 수 설계를 유지합니다. 고속 전송 성능을 유지하면서 과도한 GPIO 리소스 점유 문제를 방지합니다. 단일 칩 마이크로컴퓨터 핀이 제한되어 있지만 디스플레이 성능 요구 사항이 높은 임베디드 시스템의 경우 SPI 디스플레이 모듈은 하드웨어 비용과 디스플레이 효과의 균형을 완벽하게 맞출 수 있습니다.
4. 초저 핀 점유로 PCB 설계 대폭 단순화
IIC 인터페이스는 디스플레이 데이터 전송을 완료하기 위해 두 개의 신호 라인(SCL, SDA)만 필요하며 이는 모든 주류 디스플레이 인터페이스 중에서 핀 수가 가장 적습니다. GPIO 리소스가 극도로 제한된 웨어러블 장치, 스마트 센서 및 소형 가전 제품과 같은 초소형 장치의 경우 IIC 인터페이스 디스플레이 모듈은 많은 수의 단일 칩 마이크로컴퓨터 핀을 저장할 수 있으므로 핀 부족으로 인해 주변 칩을 확장할 필요가 없습니다.
SPI 및 IIC 인터페이스는 둘 다 최신 도트 매트릭스 그래픽 LCD 디스플레이 제품을 위한 핵심 직렬 전송 솔루션으로, 대체할 수 없는 장점을 가지고 있습니다. SPI 디스플레이 모듈은 고속 전송, 강력한 간섭 방지 및 탁월한 동적 디스플레이 성능을 기반으로 하여 산업용 고성능 및 동적 디스플레이 시나리오에서 선호되는 선택이 되었습니다. IIC 인터페이스 디스플레이 제품은 매우 간단한 배선, 낮은 전력 소비 및 강력한 확장성을 활용하여 소형화, 저전력 및 다중 장치 통합 애플리케이션 시나리오를 지배합니다.
