그래픽 도트 매트릭스 STN 및 FSTN 디스플레이 모드란 무엇입니까?

모든 흑백 디스플레이 옵션 중에서 STN(Super Twisted Nematic) 및 FSTN(Film Compensated Super Twisted Nematic) 디스플레이 모드는 전 세계 흑백 LCD 디스플레이 애플리케이션을 위한 가장 성숙하고 안정적이며 실용적인 선택입니다. 기본 디스플레이 시나리오에 대해 중복된 고색상 성능과 과도한 전력 소비를 특징으로 하는 고급 TFT 디스플레이와 달리 STN 및 FSTN 그래픽 도트 매트릭스 스크린은 핵심 실용성에 중점을 두고 뛰어난 안정성, 낮은 전력 소비 및 비용 효율성을 제공합니다. 이 기사에서는 STN 및 FSTN 디스플레이 모드의 고유한 장점을 포괄적으로 분석하고 상업용 및 산업용 디스플레이 배포에서 고유한 가치를 명확히 하며 수십 년 간의 기술 반복 후에도 이 두 기술이 계속해서 그래픽 LCD 디스플레이 시장을 지배하는 이유를 설명합니다.

STN과 FSTN 기술이란 무엇입니까?

기존 TN(Twisted Nematic) LCD 화면은 픽셀 해상도, 시야각 및 디스플레이 균일성에 심각한 제한이 있어 고정밀 그래픽 LCD 디스플레이 출력을 지원할 수 없습니다. 이러한 문제점을 해결하기 위해 STN 기술은 최적화된 액정 트위스트 구조로 개발되어 액정 트위스트 각도를 기존 TN 스크린의 90도에서 180~270도로 늘렸습니다. 이러한 구조적 업그레이드를 통해 STN 스크린은 정확한 픽셀 제어와 지속적인 그래픽 디스플레이를 달성하여 실용적인 도트 매트릭스 그래픽 디스플레이 애플리케이션의 기반을 마련합니다.

FSTN은 STN 기술의 업그레이드 버전으로, 기존 STN 디스플레이에 내재된 색상 변화 및 대비 감쇠 결함을 제거하기 위해 전문적인 광학 보상 필름을 도입했습니다. 최적화된 흑백 LCD 디스플레이 솔루션인 FSTN은 STN의 모든 핵심 장점을 계승하는 동시에 기술적 단점을 수정하여 초고대비, 제로 색 편차 및 광시야각 디스플레이 효과를 달성합니다. STN과 FSTN은 모두 패시브 매트릭스 그래픽 LCD 디스플레이 기술에 속하며 내장형 트랜지스터 픽셀이 없고 회로 구조가 간단하며 환경 적응성이 뛰어납니다.

STN 그래픽 도트 매트릭스 디스플레이 모드의 장점

흑백 LCD 디스플레이 분야의 전형적인 주류 기술인 STN 그래픽 도트 매트릭스 스크린은 성숙한 기술, 초고비용 성능 및 안정적인 작동 성능을 바탕으로 강력한 시장 활력을 유지해 왔습니다.

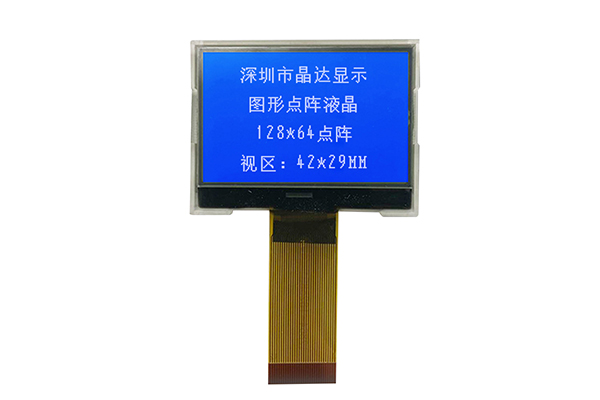

세그먼트 코드 LCD 화면 및 기존 TN 도트 매트릭스 화면과 비교하여 STN 그래픽 LCD 디스플레이 제품은 그래픽 표현 기능에서 혁신적인 발전을 이루었습니다. 최적화된 슈퍼 트위스트 액정 구조를 통해 각 도트 매트릭스 픽셀을 독립적이고 정확하게 제어할 수 있으며 복잡한 그래픽, 사용자 정의 글꼴, 데이터 곡선 및 여러 줄 텍스트의 표시를 지원합니다. 실시간 데이터와 그래픽 오버레이 디스플레이가 필요한 산업용 기기, 스마트 홈 제어판, 휴대용 감지 장치의 경우 STN 스크린은 픽셀 왜곡이나 흐릿함 없이 명확하고 완전한 그래픽 정보를 제공할 수 있습니다.

패시브 디스플레이 기술인 STN 스크린은 고전력 백라이트 드라이브 및 복잡한 픽셀 회로 시스템에 의존하지 않습니다. 작동 전력 소비는 TFT 컬러 스크린과 주류 저전력 OLED 스크린보다 훨씬 낮습니다. 실제 작동 시 STN 흑백 LCD 디스플레이 모듈의 정적 디스플레이 전력 소비는 밀리와트 수준으로 제어할 수 있으며 대기 전력 소비는 거의 무시할 수 있습니다. FSTN, TFT 및 기타 디스플레이 기술과 비교하여 STN 스크린은 재료비가 저렴하고 처리 절차가 간단하며 제품 수율이 높습니다. 이로 인해 STN 그래픽 LCD 디스플레이 제품은 대량 조달 및 배치 생산에서 절대적인 비용 이점을 갖게 됩니다.

STN 및 FSTN 그래픽 LCD 디스플레이 적용

STN 디스플레이 주요 응용 시나리오

매우 높은 비용 성능과 안정적인 기본 성능을 갖춘 STN 흑백 LCD 디스플레이는 민간 스마트 홈 장치, 일반 산업용 제어 기기, 기존 측정 도구, 전자 저울, 물 및 전기 계량기, 저가형 휴대용 전자 장치 등 비용에 민감한 기본 디스플레이 장비에 널리 사용됩니다. 이러한 시나리오는 디스플레이 대비 및 시야각에 대한 요구 사항은 낮지만 비용 제어 및 장기 안정성에 대한 요구 사항은 높으며 이는 STN 그래픽 LCD 디스플레이의 핵심 장점에 정확히 맞습니다.

FSTN 디스플레이 주요 응용 시나리오

FSTN 그래픽 LCD 디스플레이는 자동차 계측기 디스플레이, 산업용 인간-컴퓨터 상호 작용 터미널, 의료 모니터링 장비, 정밀 분석 계측기, 실외 무인 모니터링 터미널 및 상업용 결제 터미널을 포함하여 디스플레이 요구 사항이 높은 고급 산업 및 상업 시나리오를 지향합니다. 이러한 시나리오에는 높은 화면 선명도, 넓은 시야각, 강력한 환경 적응성 및 안정적인 장기 작동이 필요하며 FSTN 흑백 LCD 디스플레이의 포괄적인 성능은 전문 애플리케이션 표준을 완벽하게 충족할 수 있습니다.

STN 및 FSTN 디스플레이 모드는 흑백 LCD 디스플레이 분야에서 가장 성숙하고 실용적인 기술 솔루션을 나타냅니다. STN 그래픽 LCD 디스플레이는 초고가 성능, 초저전력 소비 및 장기적인 안정성을 바탕으로 기본적인 산업 및 민간 디스플레이 시나리오에서 선호되는 선택이 되었습니다. STN 기술의 업그레이드 버전인 FSTN은 STN의 모든 장점을 유지하면서 초고대비, 넓은 시야각 및 제로 색상 편차 디스플레이 효과를 달성하고 고급 산업, 의료, 자동차 및 상업 시나리오의 높은 표준 디스플레이 요구 사항을 충족합니다.
