LCD 디스플레이에서 편광판과 그 핵심 역할은 무엇입니까?
편광판은 눈에 보이지 않지만 모든 광학 기기의 기본 구성 요소 역할을 하는 필수 광학 부품입니다.LCD(액정 디스플레이)장치. 대부분의 소비자는 화면 해상도, 새로 고침 빈도 및 색상 정확도에 중점을 두지만 편광판은 LCD 패널에서 가시 이미지를 가능하게 하는 숨은 영웅입니다. 고품질 편광판이 없으면 LCD 화면은 대비를 생성하거나 빛 투과를 제어하거나 선명하고 생동감 있는 영상을 렌더링할 수 없습니다.
편광판이란 무엇입니까?
편광 필터 또는 편광 필름으로도 알려진 편광판은 광파의 진동 방향을 필터링하고 제어하는 데 사용되는 특별히 설계된 얇은 광학 필름입니다. 그 기능을 완전히 이해하려면 먼저 자연광의 기본 특성을 이해해야 합니다. 백라이트 소스, 햇빛 또는 실내 조명에서 방출되는 자연광은 무편광입니다. 즉, 전자파가 빛 전파 방향을 기준으로 모든 수직 방향으로 무작위로 진동합니다. 매우 얇지만 빛이 디스플레이를 통과할 수 있는지 여부를 결정하여 이미지, 텍스트 및 색상이 화면에 나타날 수 있습니다. 자체 빛을 생성하는 OLED 디스플레이와 달리 LCD는 백라이트를 사용합니다. 편광판이 없으면 백라이트에서 생성된 빛이 제어할 수 없이 디스플레이를 통과하여 눈에 보이는 이미지를 만드는 것이 불가능해집니다.

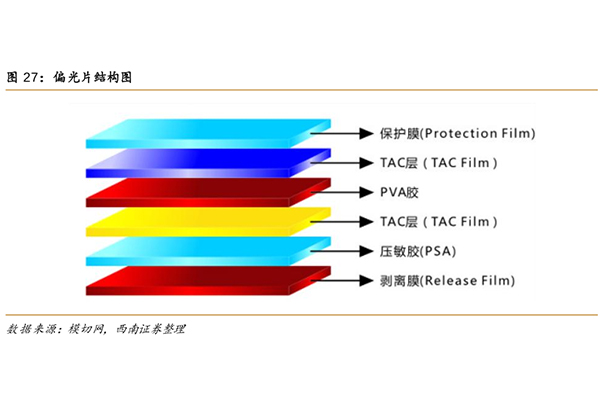

LCD 편광판의 핵심 유형
설치 위치, 광학 기능 및 응용 시나리오에 따라 다음과 같은 편광판에 사용됩니다.LCD 디스플레이주로 전체 조명 제어 프로세스를 완료하기 위해 쌍으로 작동하는 두 가지 핵심 범주로 나뉩니다. 다양한 유형의 편광판은 다양한 LCD 패널 구조와 사용 환경에 맞게 맞춤화됩니다.
1.하부편광판(Back Polarizer)
하부 편광판은 LCD 백라이트 모듈과 액정층 사이에 설치되어 백라이트 투과를 위한 첫 번째 광학 게이트 역할을 합니다. 주요 임무는 백라이트에서 방출되는 편광되지 않은 균일한 빛을 단방향 편광된 빛으로 변환하는 것입니다. 백라이트 모듈은 완전히 무질서하고 액정 분자에 의해 변조될 수 없는 고휘도, 다방향 산란광을 생성합니다. 하부 편광판은 모든 불규칙한 빛 진동을 필터링하여 후속 액정 조절을 위해 안정적인 단일 축 편광을 출력합니다.
2.상부 편광판(전면 편광판)
상부 편광판은 사용자가 보는 방향을 바라보며 액정층 바깥쪽에 부착된다. 편광축이 하부 편광판과 수직 90도 각도로 설치되어 교차편파 구조를 이룬다. LCD 패널의 두 번째 광학 게이트로서 액정 분자와 협력하여 최종 광 출력을 제어하고 화면 대비와 이미지를 형성합니다. 상부 편광판은 대비 최적화, 눈부심 방지 성능 및 시야각 안정성에 중점을 둡니다. 액정 분자에 의해 변조된 빛을 필터링하여 잘못된 빛을 차단하고 픽셀 전압에 해당하는 정밀한 빛 신호를 출력합니다.
LCD에서 편광판은 어떻게 작동합니까?
작동 원리는 몇 가지 간단한 단계로 나눌 수 있습니다.
1단계: 백라이트는 백색광을 생성합니다.
LED 백라이트는 밝은 백색광을 생성합니다.
이 빛에는 모든 방향으로 진동하는 파동이 포함되어 있습니다.
2단계: 후면 편광판이 빛을 필터링함
후면 편광판은 하나의 편광 방향만 통과하도록 허용합니다.
이 단계에서는 투과된 모든 빛이 단일 평면에서 진동합니다.
3단계: 액정이 빛을 회전시킵니다.
각 화소에 인가되는 전기 신호에 따라 액정 분자가 비틀리게 됩니다.
전압이 다르면 회전 각도도 달라집니다.
이것이 LCD 이미지 형성의 핵심이다.
4단계: 전면 편광판이 전송을 제어합니다.
전면 편광판은 편광 각도를 분석합니다.
액정이 빛을 얼마나 회전시켰는지에 따라:
--빛이 완전히 통과
--빛이 부분적으로 통과함
--빛이 완전히 차단되었습니다.
이러한 다양한 밝기 수준은 회색조 및 풀 컬러 이미지를 생성합니다.
요약
편광판은 모든 광학의 핵심적인 기초입니다.LCD 디스플레이 화면, 광 편광 필터링, 광 투과 제어, 대비 형성 및 간섭 방지 디스플레이의 핵심 작업을 수행합니다. 수동형 디스플레이 장치로서 LCD 디스플레이의 전체 이미징 로직은 상부 및 하부 교차 편광판과 중간 액정 분자의 협력 작업에 전적으로 의존합니다. 편광판의 품질은 화면 밝기, 대비, 색상 정확도, 시야각 및 서비스 수명을 포함한 핵심 LCD 디스플레이 표시기를 직접적으로 결정합니다.
