흑백 LCD 디스플레이의 전력 소비에 영향을 미치는 요인은 무엇입니까?

흑백 LCD 화면오랫동안 산업, 상업, 소비자 부문 전반에 걸쳐 저전력 전자 장치의 중추 역할을 해왔습니다. 복잡한 컬러 필터링과 고전력 백라이트 시스템이 필요한 TFT 컬러 LCD 패널의 경우 흑백 액정 디스플레이는 최소한의 에너지 오버헤드로 단순하고 고대비의 시각적 출력을 제공합니다. 탁월한 전력 효율성으로 인해 산업용 계량기, 웨어러블 장치, 스마트 홈 센서, 의료용 휴대용 장비 등을 포함한 배터리 작동 장치에 선호되는 선택입니다.

흑백 LCD 디스플레이는 오늘날 가장 에너지 효율적인 디스플레이 기술 중 하나로 남아 있습니다. 배터리 수명과 전력 예산이 제품 설계 결정을 좌우하는 시대에, 이러한 디스플레이의 전력 소비를 결정하는 요인을 정확히 이해하는 것은 단지 학술적인 연습이 아니라 휴대용 장치의 성패를 좌우하는 중요한 엔지니어링 고려 사항입니다.

1. LCD 패널 구조 설계 사양

흑백 LCD 패널의 고유한 구조 설계는 기본 전력 소비를 결정하는 기본 요소입니다. 물리적 크기부터 디스플레이 모드, 매트릭스 유형까지 패널의 모든 핵심 구성 요소는 에너지 사용 특성을 직접적으로 형성합니다. 동일한 구동 회로와 작동 환경에서도 구조적으로 다른 흑백 LCD 모듈은 몇 배의 전력 소비 격차를 나타낼 수 있습니다.

1.1 화면 크기 및 픽셀 밀도

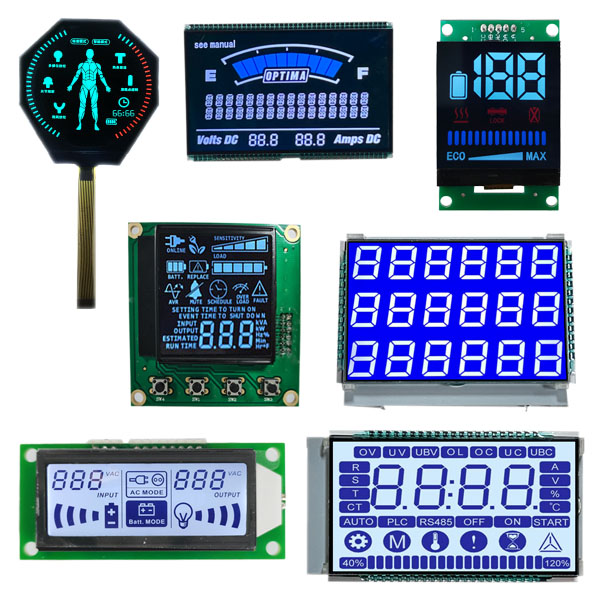

화면 크기는 흑백 LCD 전력 소모에 영향을 미치는 가장 직관적인 요소 중 하나입니다. 표준 흑백 LCD 제품에서 전력 소비는 유효 디스플레이 영역과 정비례합니다. 패널이 클수록 더 많은 액정 픽셀, 더 많은 투명 전극 배선, 더 넓은 신호 적용 범위가 필요하며, 이 모두가 기본 용량성 부하 및 정적 전력 손실을 증가시킵니다. 타이머와 미터에 널리 사용되는 세그먼트형 흑백 LCD 디스플레이의 경우 2인치 미만의 소형 패널은 일반적으로 유효 전력을 1~5mW만 소비하는 반면, 중간 크기의 3~5인치 그래픽 흑백 LCD 디스플레이는 일반 작업 조건에서 일반적으로 10~30mW를 소비합니다.

픽셀 밀도는 전력 조절에서도 중요한 역할을 합니다. 128×64, 240×128, 320×160 모델과 같은 고해상도 흑백 LCD 디스플레이는 더 조밀한 픽셀 배열과 더 복잡한 구동 회로를 특징으로 합니다. 각 픽셀 단위에는 독립적인 신호 스캐닝과 전압 제어가 필요하므로 전체 회로 부하와 동적 전력 소비가 늘어납니다. 이와 대조적으로 고정 디스플레이 패턴을 갖춘 저해상도 세그먼트 LCD는 회로 구조가 더 단순하고 전력 손실이 훨씬 낮아 초저전력 대기 시나리오에 이상적입니다.

1.2 디스플레이 광학 모드

흑백 LCD 화면은 반사형, 투과형, 반투과형의 세 가지 핵심 광학 모드로 분류되며 각 모드는 전력 소비 프로필이 크게 다릅니다. 이러한 분류는 서로 다른 흑백 디스플레이 모듈 간의 전력 격차가 커지는 주된 이유입니다.

1.3 매트릭스 구동형

흑백 LCD 디스플레이는 PM(Passive Matrix)형과 AM(Active Matrix)형으로 구분되며, 저전력 흑백 제품에서는 수동형 매트릭스가 주류를 이루고 있습니다. 패시브 매트릭스 LCD 디스플레이는 픽셀 스캐닝을 위해 행 및 열 전극을 공유하는 간단한 교차 그리드 전극 구조를 특징으로 합니다. 픽셀 상태 전환 중에만 전력을 소비하고 최소한의 정적 전력으로 디스플레이 콘텐츠를 유지하는데, 이것이 저전력 장점의 핵심 이유입니다.

2. 백라이트 시스템 구성

대부분의 투과형 및 반투과형 흑백 LCD 디스플레이 모듈에서 백라이트 시스템은 전체 전력 소비의 70%~90%를 차지합니다. 고출력 RGB 백라이트를 사용하는 컬러 LCD 디스플레이와 달리 흑백 LCD는 주로 단색 LED 백라이트를 사용하지만 백라이트 양, 밝기, 색온도 및 구동 모드의 차이가 모듈의 전체 에너지 소비를 직접적으로 결정합니다. 백라이트 구성을 최적화하는 것은 흑백 LCD 전력 손실을 줄이는 가장 효과적인 방법입니다.

2.1 백라이트 LED 수량 및 레이아웃

내장된 백라이트 LED의 수는 전력 소비와 선형적으로 관련됩니다. 소형 흑백 LCD 화면은 일반적으로 작동 전류와 전력이 낮은 1-2 LED 백라이트 설계를 채택합니다. 대형 또는 고균일성 디스플레이 모듈에는 어두운 모서리를 제거하고 전체 화면의 균일한 밝기를 보장하기 위해 4~6개 이상의 LED 비드가 필요합니다. 각 추가 LED 비드는 백라이트 시스템의 전체 작동 전류를 증가시켜 총 전력 소비를 직접적으로 증가시킵니다.

백라이트 레이아웃도 전력 효율성에 영향을 미칩니다. 얇은 흑백 LCD 디스플레이 모듈에 일반적으로 사용되는 측면 장착형 백라이트 설계는 도광판을 통해 빛을 전달하므로 빛 손실이 적고 전력 소비도 상대적으로 낮습니다. 하단 직접 조명 백라이트 레이아웃은 빛 활용 효율이 더 높지만 더 많은 LED 비드가 필요하므로 동일한 밝기 표준에서 더 높은 전력 소비가 발생합니다.

2.2 백라이트 밝기 조정

백라이트 밝기는 흑백 LCD 전력 소비에 대한 가장 유연하게 조정 가능한 요소입니다. LED 백라이트 밝기는 구동 전류에 의해 제어됩니다. 전류가 높을수록 밝기가 높아지고 전력 소비도 높아집니다. 대부분의 흑백 LCD 모듈은 PWM(Pulse Width Modulation) 디밍 또는 아날로그 전압 디밍을 지원합니다. 최대 밝기에서 백라이트는 최대 전력 소비로 정격 전류에서 작동합니다. 저휘도 대기 모드에서는 구동 전류가 급격히 떨어지며 백라이트 전력 손실이 60%~80% 감소합니다.

대부분의 산업 및 소비자 전자 장치는 일상 작업에서 최대 화면 밝기가 필요하지 않습니다. 가독성 보장을 전제로 백라이트 밝기를 적절하게 줄이면 장치 배터리 수명을 크게 연장할 수 있습니다. 초저전력 대기 시나리오의 경우 화면이 고정되어 있을 때 자동 백라이트 종료 논리를 구성하면 유효하지 않은 전력 손실을 더욱 제거할 수 있습니다.

2.3 백라이트 작동 모드

백라이트 모드를 계속 켜두면 지속적으로 높은 전력 소비가 발생하고, 간헐적 및 트리거 기반 백라이트 모드는 효과적으로 에너지를 절약합니다. 많은 스마트 장치는 인체 유도, 키 트리거 또는 광 센서 연결 백라이트 전략을 채택합니다. 백라이트는 대기 중에 꺼진 상태로 유지되고 사용자 작업이 감지될 때만 켜지므로 장기적인 정적 전력 손실이 크게 줄어듭니다. 배터리로 구동되는 휴대용 장치의 경우 이 작업 모드 최적화는 하드웨어 매개변수 조정보다 더 큰 절전 효과를 갖습니다.

3. 구동회로 및 칩 매개변수

구동 칩과 주변 회로 시스템은 흑백 LCD 동작의 핵심 제어 장치이다. 다양한 칩 모델, 구동 전압, 새로 고침 주파수 및 회로 설계 체계는 디스플레이 작동 중 동적 및 정적 전력 소비에 직접적인 영향을 미칩니다. 동일한 LCD 패널을 사용해도 구동 매개변수가 일치하지 않으면 명백한 전력 낭비가 발생합니다.

3.1 구동 칩 모델 및 전력 효율

특수 흑백 LCD 드라이버 칩은 뚜렷한 전력 소비 특성을 가지고 있습니다. 저전력 전용 디스플레이 칩은 최적화된 회로 아키텍처를 채택하여 저전압 구동 및 절전 모드를 지원하고 대기 전류가 몇 마이크로암페어에 불과합니다. 이와 대조적으로 범용 MCU 대체 구동 방식에는 목표 전력 최적화가 부족하고 정적 전력 손실이 높으며 동적 스캐닝 전력 소비가 더 높습니다.

3.2 작동 전압 및 바이어스 전압

흑백 LCD는 작동 전압 범위가 엄격합니다. 정격 전압 간격 내에서 구동 전압을 적절하게 낮추면 디스플레이 선명도에 영향을 주지 않고 픽셀 여기 전력 손실을 낮출 수 있습니다. 지나치게 높은 구동 전압은 전력 소비를 증가시킬 뿐만 아니라 액정 분자 피로를 유발하여 화면 노화를 가속화하고 디스플레이 깜박임으로 이어집니다.

바이어스 전압은 전력 안정성에 영향을 미치는 또 다른 주요 매개변수입니다. 합리적인 바이어스 전압 구성으로 최소한의 전류 구동으로 안정적인 액정 분자 회전을 보장합니다. 불합리한 바이어스 전압 설정은 반복적인 분자 진동과 유효하지 않은 전류 손실을 유발하여 디스플레이 대비를 감소시키는 동시에 불필요한 전력 소비를 증가시킵니다.

3.3 화면 새로 고침 빈도

새로 고침 빈도는 흑백 LCD의 픽셀 스캔 빈도를 결정합니다. 새로 고침 빈도가 높을수록 회로 검색 및 신호 전환이 더 빈번해지며 동적 전력 소비가 높아집니다. 스트로빙과 번짐을 제거하기 위해 높은 새로 고침 빈도가 필요한 컬러 화면과 달리 흑백 LCD 디스플레이 화면은 단순한 표시 내용과 스트로빙에 대한 시각적 민감도가 낮은 것이 특징입니다.

3.4 멀티플렉싱 주행 모드

흑백 LCD 디스플레이는 일반적으로 다중화 구동 기술을 사용하여 회로 배선을 단순화합니다. 다양한 다중화 비율(1/4 듀티, 1/8 듀티, 1/16 듀티)은 전력 소비 및 디스플레이 품질에 영향을 미칩니다. 다중화 비율이 높을수록 더 많은 픽셀이 스캔 회로를 공유하여 주변 회로 수와 정적 전력 손실이 줄어듭니다. 그러나 다중화 비율이 지나치게 높으면 단일 지점 스캐닝 부하가 증가하여 동적 순간 전력 소비가 증가합니다. 화면 해상도에 따라 멀티플렉싱 매개변수를 합리적으로 일치시키는 것이 전력 소비와 디스플레이 안정성의 균형을 맞추는 데 중요합니다.

4. 표시 내용 및 작업 상태

많은 실무자들은 흑백 LCD 전력 소비가 실시간 디스플레이 콘텐츠와 작업 상태에 따라 달라진다는 사실을 무시합니다. 점등 픽셀 수, 화면 업데이트 빈도 및 대기 상태는 모두 서로 다른 전력 손실 효과를 생성하며 이는 세밀한 전력 최적화에 중요한 세부 사항입니다.

4.1 픽셀 조명 비율

흑백 LCD는 액정 픽셀을 구동하여 콘텐츠를 뒤집고 표시할 때 전력을 소비합니다. 화면에 더 많은 픽셀이 켜질수록 전체 회로 부하와 동적 전력 소비가 높아집니다. 전체 화면이 켜져 있는 디스플레이 상태는 전력 소모량이 가장 높고, 빈 화면 또는 낮은 픽셀 디스플레이 상태는 전력 소비가 가장 낮습니다.

4.2 화면 업데이트 빈도

각 화면 새로 고침 및 콘텐츠 업데이트에는 순간적인 전력 손실이 수반되는 신호 검색 및 픽셀 상태 전환이 필요합니다. 계측기 매개변수 화면 및 타이밍 디스플레이와 같은 정적 디스플레이 콘텐츠가 있는 장치의 경우 불필요한 업데이트를 자주 수행하면 지속적으로 유효하지 않은 전력 소비가 발생합니다. 데이터 변경 빈도에 따라 합리적인 업데이트 주기를 설정하면(예: 실시간 새로 고침 대신 천천히 변경되는 매개 변수에 대해 1~5초마다 업데이트) 평균 전력 소비를 효과적으로 줄일 수 있습니다.

4.3 작업 및 대기 모드 전환

흑백 LCD 모듈은 작업 모드, 켜짐 대기 모드, 최대 절전 모드 간에 전력 차이가 뚜렷합니다. 일반 작업 모드에서는 최대 전력 소비로 화면이 계속 새로 고쳐집니다. 대기 모드에서 화면은 백라이트가 꺼진 상태에서도 정적 콘텐츠를 유지하고 칩 정적 전력 손실만 유지합니다. 깊은 절전 모드에서는 드라이버 칩이 대부분의 회로 작동을 중지하고 전력 소비가 가장 낮은 마이크로암페어 수준으로 떨어집니다.

5. 환경적 작동 조건

작동 환경은 액정 재료와 회로 부품의 물리적 특성을 변화시켜 흑백 LCD 전력 소비에 간접적으로 영향을 미칩니다. 온도, 습도, 주변광 강도는 모두 디스플레이 모듈의 작동 상태와 전력 손실을 규제하는데, 이는 산업 및 실외 장치 설계에서 무시할 수 없습니다.

5.1 작동 온도

온도는 흑백 LCD 전력 소비에 가장 큰 영향을 미치는 환경 요인입니다. 액정 재료 점도는 온도에 따라 변합니다. 온도가 낮아지면 액정 점도가 증가하고 분자 회전이 느려지며 정상적인 디스플레이를 보장하기 위해 더 높은 구동 전압과 더 긴 스캐닝 시간이 필요하므로 전력 소비가 늘어납니다. 고온은 액정 점도를 감소시켜 구동 전압 요구 사항을 낮추고 전력 손실을 상대적으로 줄입니다. 그러나 지나치게 높은 온도는 부품 노후화를 가속화하고 회로 누설 전류를 증가시킵니다.

산업용 등급 흑백 LCD는 일반적으로 -20℃ ~ +70℃의 넓은 온도 범위에 적응합니다. 저온 실외 환경에서는 많은 모듈이 디스플레이 안정성을 유지하기 위해 온도 보상 회로를 활성화해야 하며, 이로 인해 추가 전력 소비가 발생합니다. 극한 온도 시나리오에서 작동하는 장치의 경우 전력 설계 시 저온 전력 소비 마진을 확보해야 합니다.

결론

흑백 LCD 화면의 전력 소비는 구조 설계, 백라이트 구성, 구동 매개변수, 작동 상태, 환경 조건 및 하드웨어 노후화 간의 상호 작용에 따른 체계적인 결과입니다. 전통적인 인식의 고정 전력 매개변수 인식과 달리 흑백 LCD 전력 소모는 강력한 조정 능력과 시나리오 의존성을 가지고 있습니다. 전자 제품 설계자와 유지 관리 엔지니어의 경우 모든 영향 요인을 명확히 하는 것은 일치하는 디스플레이 모듈을 선택하고 하드웨어 비용을 줄이는 데 도움이 될 뿐만 아니라 정교한 전력 최적화를 통해 배터리 수명과 장치 안정성을 극대화할 수 있습니다.

저전력 IoT 장치, 산업용 제어 장비 및 휴대용 의료 전자 장치 시나리오에서 흑백 LCD 전력 소비를 합리적으로 제어하면 제품 시장 경쟁력과 사용자 경험을 크게 향상시킬 수 있습니다. 저전력 디스플레이 기술이 지속적으로 업그레이드됨에 따라 최적화된 흑백 LCD 구동 방식 및 하드웨어 설계는 에너지 절약 가능성을 더욱 높여 이러한 디스플레이가 초저전력 임베디드 장치에 더욱 널리 사용될 수 있도록 할 것입니다.
