흑백 LCD 민간용 화면의 전력 소비에 영향을 미치는 요인은 무엇입니까?

배터리로 작동되거나 에너지에 민감한 애플리케이션용 디스플레이를 선택할 때 전력 소비는 가장 중요한 고려 사항 중 하나입니다. 휴대용 의료 기기, 산업용 제어 패널, IoT 센서 또는 실외 장비를 개발하는 엔지니어의 경우 흑백 LCD 디스플레이의 전력 사용량을 정확히 이해하는 것은 한 번 충전으로 몇 주 동안 작동하는 제품과 현장에서 작동하지 않는 제품의 차이를 의미할 수 있습니다.

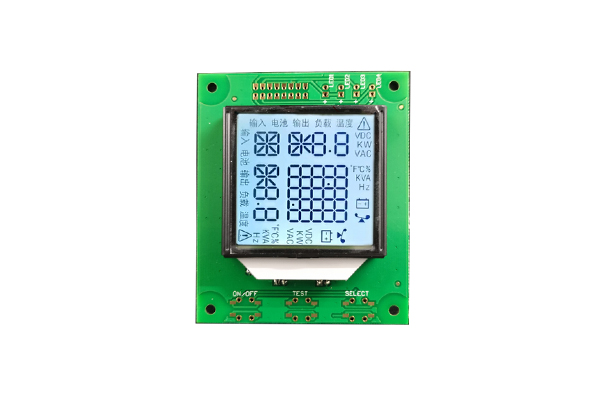

흑백 LCD 디스플레이에너지 효율적인 디스플레이 솔루션으로 널리 알려져 있습니다. 백라이트가 없으면 이러한 디스플레이는 마이크로와트에서 낮은 밀리와트의 전력만 소비하는 경우가 많습니다. 그러나 백라이트를 추가하거나 더 큰 패널로 확장하면 전력 소비가 급격히 증가할 수 있습니다. 이 가이드는 흑백 LCD 전력 소모에 영향을 미치는 모든 요소를 ​​분석하여 하드웨어 설계자와 제품 개발자에게 실행 가능한 통찰력을 제공합니다.

백라이트 기술 및 설계

대부분의 흑백 LCD 애플리케이션에서 백라이트는 전체 전력 소비에 영향을 미치는 주요 요소입니다. 업계 데이터에 따르면 백라이트 부품은 LCD 전체 에너지 소비의 최대 99%를 차지할 수 있습니다. 에너지 효율성에 초점을 맞춘 설계자에게는 다양한 백라이트 기술의 장단점을 이해하는 것이 중요합니다.

반투과형, 반사형, 투과형 디스플레이

흑백 LCD가 주변광을 사용하는 방식도 백라이트 전력 소비에 영향을 줍니다. 디스플레이는 광 투과 및 반사 특성에 따라 세 가지 유형으로 분류되며 각각 전력 요구 사항이 다릅니다.

반사형 흑백 LCD:반사형 디스플레이는 주변광을 반사하여 디스플레이를 표시하므로 조명이 밝은 환경에서는 백라이트가 필요하지 않습니다. 이로 인해 전력 소비가 디스플레이 드라이버 회로(종종 몇 마이크로암페어)로 제한되는 가장 에너지 효율적인 유형의 흑백 LCD가 됩니다. 반사형 LCD는 주변광이 풍부한 디지털 온도계나 태양열 구동 장치와 같은 실외 응용 분야에 이상적입니다.

반투과형 흑백 LCD:반투과형 디스플레이는 밝은 환경에서는 주변광을 사용하고 어두운 환경에서는 백라이트를 사용하여 반사 및 투과 특성을 결합합니다. 이러한 균형 덕분에 전력 소비를 최소화하면서 실내 및 실외 모두에서 다용도로 사용할 수 있습니다. 반투과형 LCD는 일반적으로 투과형 디스플레이보다 더 어두운 백라이트를 사용하므로 완전 투과형 스크린에 비해 에너지 사용량을 30~50% 줄입니다.

투과형 흑백 LCD: 투과형 디스플레이는 밝은 환경에서도 눈에 보이도록 전적으로 백라이트에 의존합니다. 백라이트가 항상 켜져 있어야 하기 때문에 전력 소모가 가장 많은 흑백 LCD 유형이 됩니다. 투과형 LCD는 의료 기기나 실내 제어 패널과 같이 저조도 조건에서 가시성이 중요한 애플리케이션에 사용되지만 배터리 구동 장치에는 적합하지 않습니다.

결론

흑백 LCD 전력 소비는 다양한 상호 작용 요인에 의해 결정되지만 백라이트 디자인은 여전히 ​​지배적인 영향을 미칩니다. 디스플레이 크기, 임피던스, 드라이버 IC 선택, 작동 전압, 새로 고침 빈도, 온도 조건 및 콘텐츠 전환 패턴 간의 관계를 이해함으로써 엔지니어는 디스플레이 성능을 저하시키지 않고 배터리 수명을 최적화하는 현명한 결정을 내릴 수 있습니다.

심천 Jingda 디스플레이 기술 유한 회사중국 심천의 흑백 LCD 디스플레이 전문 제조업체입니다. Jingda 디스플레이는 10년 이상 LCD 분야에서 풍부한 경험을 보유하고 있습니다. 흑백 LCD 디스플레이, TFT LCD 디스플레이, OLED 디스플레이를 찾고 계시다면 JDA 영업팀에 문의해 주시면 기술 지원을 제공해 드리겠습니다.
