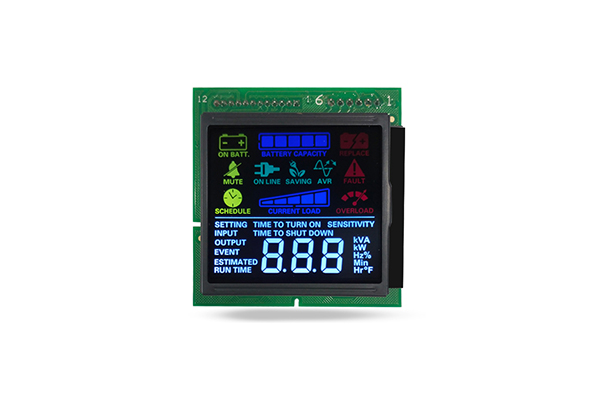

LCD 디스플레이는 어떻게 작동합니까?

현대 가전제품 산업에서는LCD 디스플레이기술은 수십 년간의 반복적인 업그레이드 이후에도 가장 성숙하고 비용 효율적이며 널리 적용되는 평면 패널 디스플레이 솔루션 중 하나로 남아 있습니다. 산업 제어 장비, 자동차 계측, 가전 제품부터 상업용 단말기 및 휴대용 전자 장치에 이르기까지 LCD 제품은 저전력 산업 시나리오와 고화질 상업용 디스플레이 분야를 포괄합니다.

LCD는 액정 광전 효과를 기반으로 한 수동형 광 변조 디스플레이 기술입니다. LCD 디스플레이의 가장 중요한 특징은 액정 재료 자체가 가시광선을 방출할 수 없다는 것입니다. 모든 화면 이미지, 텍스트, 색상 변화는 전계 작용에 따른 액정 분자의 질서 있는 배열 변화를 통해 외부 백라이트의 투과율을 조절하여 구현됩니다. 이 수동 조명 제어 모드는 LCD 디스플레이의 낮은 전력 소비, 높은 안정성 및 긴 서비스 수명을 결정하며 LCD와 자체 발광 디스플레이 기술 간의 근본적인 차이를 형성합니다.

표준 LCD 디스플레이 시스템의 핵심 구성 요소 구조

LCD 디스플레이의 전체 작동 시스템은 여러 층의 광학 구조 부품과 전자 구동 부품으로 구성됩니다. 아래부터 위로는 주로 백라이트 유닛, 하부 편광판, ITO 전극이 있는 유리 기판, 액정층, 컬러 필터층(컬러 LCD만 해당), 상부 편광판, 보호 덮개판으로 구성됩니다.

백라이트 유닛

패시브 디스플레이 장치로서,LCD 디스플레이안정적이고 균일한 가시광원을 제공하는 것은 백라이트 유닛에 전적으로 의존합니다. 백라이트 유닛은 전체 디스플레이 구조의 하단에 위치하며 주로 광원, 도광판, 확산판, 반사 필름, 휘도 향상 필름을 포함합니다. 초기 LCD 제품은 CCFL 냉음극 형광 램프를 광원으로 사용했지만, 현대의 주류 LCD 제품은 LED 백라이트 솔루션을 채택하여 더 낮은 전력 소비, 더 작은 부피, 더 긴 서비스 수명, 더 높은 광 균일도 등의 장점을 갖고 있습니다.

편광판 조립

편광판은 빛의 투과를 조절하는 주요 광학부품으로 하부편광판과 상부편광판으로 나누어지며, 각각 하부 및 상부 유리기판의 바깥면에 부착됩니다. 자연광은 여러 방향으로 진동하는 무편광 빛입니다. 하부 편광판은 불규칙한 진동 빛을 모두 걸러내고 단일 방향의 선형 편광만 유지하여 액정층에 표준화된 입사광을 제공합니다.

기본 상태에서는 상부 편광판과 하부 편광판의 광축이 교차된 수직 상태로 설정되는데, 이는 전등 스위치 제어를 구현하는 핵심 광학 구조이다.

액정 셀 레이어

액정셀층은 LCD 디스플레이의 핵심 기능층으로, 두 겹의 초박형 투명 유리 기판 사이에 액정 소재를 밀봉해 형성한 것이다. 두 유리 기판의 안쪽 면은 투명한 ITO 전도성 전극과 정렬 필름으로 도금됩니다. 배향막은 액정 분자의 초기 배열 방향을 제한하여 무전압 상태에서 액정 분자가 규칙적으로 꼬인 배열을 나타내도록 할 수 있습니다. 일반적인TN(Twisted Nematic) 액정 구조주류 LCD 제품에 채택된 방식은 상부 기판과 하부 기판 사이에 액정 분자의 90도 비틀림 구조를 형성할 수 있으며, 이는 기존 LCD 디스플레이의 고전적인 광 스위칭 구조입니다.

구동 및 제어 구성 요소

액정 분자의 정확한 배열 조정은 자동차의 핵심 전자부품이기도 한 전문적인 회로의 정밀한 구동과 떼려야 뗄 수 없습니다.LCM 모듈. 구동 시스템에는 구동 IC, 타이밍 제어 회로, 행 및 열 주사 회로, 신호 처리 회로가 포함됩니다. LCD 패널의 각 픽셀 단위는 독립적인 제어 회로에 해당합니다. 행 및 열 스캐닝을 통해 시스템은 실시간으로 각 픽셀에 서로 다른 전압 신호를 입력하여 각 픽셀의 독립적인 밝기 제어를 실현합니다.

LCD 디스플레이의 완전한 작동 메커니즘

LCD 디스플레이의 작동 과정빛 생성, 편광, 전기장 변조, 광 투과 스크리닝 및 이미지 복원의 연속적인 주기입니다. 전체 프로세스는 화학적 반응 없이 물리적 광전 변화를 기반으로 하므로 디스플레이 프로세스의 안정성과 반복성이 높습니다. 다음은 광학적, 전기적 특성과 결합된 LCD 디스플레이의 작동 원리에 대한 단계별 심층 분석입니다.

광원 출력 및 편광 처리

첫째, 백라이트 유닛의 LED 광원은 균일하게 산란된 가시광선을 방출한다. 도광판과 확산판에 의해 균질화되어 반사된 후 안정적인 면광원이 형성되어 하부 편광판에 작용합니다. 하부 편광판은 편광되지 않은 자연광을 필터링하여 단방향 선형 편광으로 변환합니다. 이때 빛은 단일한 진동 방향을 가지게 되어 이후의 액정 변조를 위한 기반을 마련하게 됩니다.

무전압 상태: 광투과 및 밝은 픽셀 형성

특정 화소 단위의 ITO 전극에 구동 전압이 인가되지 않으면, 액정셀 내의 액정 분자들은 배향막의 제약으로 인해 초기의 90도 비틀린 배열을 유지하게 된다. 선편광된 빛이 트위스트된 액정층을 통과하면 빛의 편광 방향은 분자 배열과 동시에 90도 회전하게 됩니다. 회전 후 빛의 편광 방향은 상부 편광판의 광축과 완전히 일치하므로 빛이 상부 편광판과 보호 덮개판을 원활하게 통과하여 최종적으로 화면에 밝은 상태를 나타낼 수 있습니다.

전압 인가 상태: 빛 차단 및 어두운 픽셀 형성

시스템이 픽셀 전극에 특정 구동 전압을 입력하면 상부 유리 기판과 하부 유리 기판 사이에 전계가 형성됩니다. 전기장의 힘에 의해 구동된 뒤틀린 액정 분자는 전기장 방향을 따라 점차적으로 편향되어 수직으로 배열됩니다. 이때, 액정층의 뒤틀린 구조가 사라지고, 액정 분자는 빛의 편광 방향을 회전시키는 능력을 잃게 된다. 액정층을 통과한 선편광은 상부 편광판의 광축과 완전히 수직인 원래의 진동 방향을 유지합니다. 빛이 완전히 차단되어 투과할 수 없으며 픽셀은 순수한 검정색 상태를 나타냅니다.
