직렬 포트 디스플레이란 무엇이며 현대 임베디드 시스템에 필수적인 이유는 무엇입니까?
최신 임베디드 시스템에서 사용자 인터페이스는 효율적이고 반응성이 뛰어나며 통합이 쉬워야 합니다. 에이S직렬 포트 디스플레이마이크로컨트롤러와 디스플레이 모듈 간의 통신을 단순화하는 동시에 개발 복잡성을 줄여주기 때문에 엔지니어와 제조업체에게 점점 더 인기 있는 솔루션이 되었습니다.
이 종합 가이드에서는 직렬 포트 디스플레이가 무엇인지, 어떻게 작동하는지, 산업용 장비, 스마트 장치, 의료 기기 및 IoT 애플리케이션에 널리 사용되는 이유를 살펴봅니다. 또한 아키텍처, 통신 프로토콜, 장점 및 통합 팁에 대해서도 설명합니다. 또한 비교표, 구현 지침, 자주 묻는 질문(FAQ)에 대한 답변도 제공합니다.
임베디드 장치를 설계하고 안정적인 디스플레이 솔루션을 원하는 경우 이 문서는 직렬 포트 디스플레이 방법을 이해하는 데 도움이 될 것입니다.징다개발을 간소화하고 사용자 경험을 향상시킬 수 있습니다.
목차
- 1. 직렬 포트 디스플레이란 무엇입니까?
- 2. 직렬 포트 디스플레이는 어떻게 작동합니까?
- 3. 임베디드 시스템에서 직렬 포트 디스플레이가 인기 있는 이유는 무엇입니까?
- 4. 직렬 포트 디스플레이 시스템의 주요 구성 요소
- 5. 디스플레이에 사용되는 직렬 통신 프로토콜
- 6. 직렬 포트 디스플레이 사용의 장점
- 7. 직렬 포트 디스플레이와 기존 LCD 인터페이스
- 8. 직렬 포트 디스플레이의 응용 시나리오
- 9. 프로젝트에 직렬 포트 디스플레이를 통합하는 방법
- 10. 직렬 포트 디스플레이 선택 모범 사례
- 11. 직렬포트 디스플레이 기술의 미래 동향
- 12. 자주 묻는 질문
1. 직렬 포트 디스플레이란 무엇입니까?

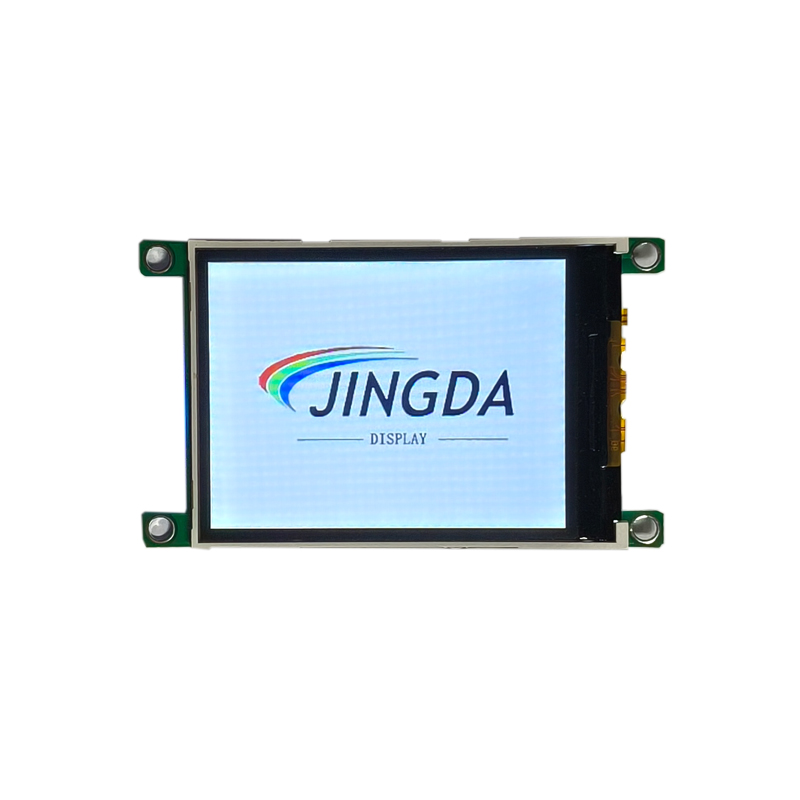

A 직렬 포트 디스플레이UART, RS232, TTL 직렬 등의 직렬 통신 인터페이스를 통해 호스트 컨트롤러와 통신하는 디스플레이 모듈의 일종입니다. 개발자는 픽셀이나 복잡한 디스플레이 드라이버를 직접 제어하는 대신 직렬 인터페이스를 통해 간단한 명령이나 데이터를 보내 텍스트, 그래픽 또는 UI 요소를 표시합니다.
이 아키텍처는 디스플레이 모듈 자체에 그래픽 렌더링과 인터페이스 관리를 담당하는 내장 프로세서가 포함되어 있기 때문에 메인 마이크로 컨트롤러의 작업 부하를 크게 줄여줍니다.
일반적인 직렬 디스플레이 모듈에는 다음이 포함됩니다.
- TFT 직렬 디스플레이
- UART LCD 디스플레이
- RS232 산업용 디스플레이
- HMI 직렬 디스플레이
다음과 같은 제조업체징다인간-기계 인터페이스(HMI) 개발을 단순화하는 산업용 등급 직렬 디스플레이 솔루션을 제공합니다.
2. 직렬 포트 디스플레이는 어떻게 작동합니까?
직렬 포트 디스플레이는 호스트 컨트롤러와 디스플레이 모듈 간의 간단한 통신 작업 흐름을 사용하여 작동합니다.
기본 작업 프로세스
- 호스트 마이크로 컨트롤러는 UART 또는 직렬 인터페이스를 통해 명령을 보냅니다.
- 디스플레이 모듈이 명령을 수신합니다.
- 내부 프로세서가 명령을 해석합니다.
- 디스플레이는 텍스트, 이미지 또는 UI 구성 요소를 렌더링합니다.
픽셀 수준 작업을 처리하는 대신 호스트 시스템은 다음과 같은 명령만 보냅니다.
- 표시 텍스트
- UI 페이지 전환
- 센서 값 업데이트
- 애니메이션 트리거
이 접근 방식은 펌웨어 복잡성을 크게 줄이고 시스템 안정성을 향상시킵니다.
3. 임베디드 시스템에서 직렬 포트 디스플레이가 인기 있는 이유는 무엇입니까?
임베디드 시스템 설계자는 처리 능력, 개발 시간, 시스템 안정성 측면에서 엄격한 제약에 직면하는 경우가 많습니다. 직렬 포트 디스플레이는 이러한 과제에 대한 실용적인 솔루션을 제공합니다.
인기의 주요 이유
- 최소 MCU 리소스 소비
- 간단한 명령 기반 제어
- 빠른 UI 개발
- 개발 비용 절감
- 펌웨어 복잡성 감소
이러한 장점으로 인해 직렬 디스플레이 모듈은 산업 장비, 가전 제품 및 스마트 장치에 널리 사용됩니다.
4. 직렬 포트 디스플레이 시스템의 주요 구성 요소
일반적인 직렬 포트 디스플레이 시스템은 여러 주요 하드웨어 및 소프트웨어 구성 요소로 구성됩니다.
| 요소 | 설명 |
|---|---|
| 마이크로컨트롤러(MCU) | 직렬 명령을 보내는 기본 시스템 컨트롤러 |
| 직렬 인터페이스 | UART, RS232 또는 TTL 통신 채널 |
| 디스플레이 컨트롤러 | 디스플레이 모듈 내부에 내장된 프로세서 |
| TFT/LCD 패널 | 시각적 출력 화면 |
| 펌웨어/UI 라이브러리 | 인터페이스 레이아웃을 디자인하는 데 사용되는 소프트웨어 |
최신 디스플레이에는 글꼴, 이미지, UI 템플릿을 위한 내장 저장소가 포함되어 있는 경우가 많습니다.
5. 디스플레이에 사용되는 직렬 통신 프로토콜
직렬 포트 디스플레이는 일반적으로 애플리케이션에 따라 여러 통신 프로토콜을 사용합니다.
공통 프로토콜
- UART
- RS232
- RS485
- TTL 직렬
| 규약 | 거리 | 일반적인 사용 |
|---|---|---|
| UART | 짧은 | 임베디드 장치 |
| RS232 | 중간 | 산업 제어 시스템 |
| RS485 | 긴 | 공장 자동화 |
| TTL | 짧은 | 마이크로컨트롤러 개발 보드 |
프로토콜 선택은 통신 거리, 잡음 허용 범위 및 시스템 아키텍처에 따라 달라집니다.
6. 직렬 포트 디스플레이 사용의 장점
직렬 포트 디스플레이는 기존 디스플레이 인터페이스에 비해 여러 가지 기술적, 상업적 이점을 제공합니다.
기술적 장점
- 낮은 CPU 사용량
- 간단한 명령 프로토콜
- 배선 복잡성 감소
- 내장 그래픽 처리
- 시스템 안정성 향상
개발 장점
- 개발 주기 단축
- 펌웨어 코딩 감소
- 간편한 UI 사용자 정의
- 엔지니어링 비용 절감
이로 인해 직렬 디스플레이는 스타트업과 대규모 산업 제품 개발 모두에 이상적입니다.
7. 직렬 포트 디스플레이와 기존 LCD 인터페이스
| 특징 | 직렬 포트 디스플레이 | 기존 LCD 인터페이스 |
|---|---|---|
| 제어 방법 | 명령 기반 | 픽셀 수준 제어 |
| MCU 로드 | 낮은 | 높은 |
| 개발 시간 | 짧은 | 긴 |
| 하드웨어 복잡성 | 낮은 | 높은 |
| UI 유연성 | 높은 | MCU에 따라 다름 |
표에서 볼 수 있듯이 직렬 디스플레이는 뛰어난 인터페이스 기능을 유지하면서 개발을 크게 단순화합니다.
8. 직렬 포트 디스플레이의 응용 시나리오
직렬 포트 디스플레이는 유연성과 신뢰성으로 인해 다양한 산업 분야에서 사용됩니다.
일반적인 응용
- 산업 자동화 장비
- 스마트 홈 제어판
- 의료기기
- 테스트 장비
- 에너지 모니터링 시스템
- IoT 장치
- 상업용 자동판매기
이러한 애플리케이션에는 안정적인 통신, 쉬운 UI 업데이트, 안정적인 장기 작동이 필요합니다.
9. 프로젝트에 직렬 포트 디스플레이를 통합하는 방법
직렬 포트 디스플레이 통합은 비교적 간단합니다.
일반적인 통합 단계
- 디스플레이 크기 및 해상도 선택
- 직렬 인터페이스를 MCU에 연결
- 전송 속도 및 통신 설정 구성
- UI 인터페이스 디자인
- 디스플레이 제어 명령 보내기
대부분의 제조업체는 엔지니어가 배포 전에 인터페이스를 시각적으로 디자인할 수 있는 구성 도구를 제공합니다.
10. 직렬 포트 디스플레이 선택 모범 사례
올바른 디스플레이 모듈을 선택하는 것은 제품 성능과 장기적인 신뢰성에 필수적입니다.
고려해야 할 요소
- 디스플레이 해상도
- 터치 기능
- 통신 프로토콜
- 작동 온도
- 산업인증
- 소프트웨어 지원
다음과 같은 경험이 풍부한 제조업체와 협력합니다.징다호환성, 신뢰성 및 전문적인 기술 지원을 보장합니다.
11. 직렬포트 디스플레이 기술의 미래 동향
임베디드 시스템이 발전함에 따라 직렬 디스플레이 기술은 여러 영역에서 지속적으로 개선되고 있습니다.
새로운 트렌드
- 고해상도 TFT 패널
- 통합 터치 컨트롤러
- 향상된 UI 디자인 도구
- IoT 및 클라우드 연결
- AI 지원 장치 인터페이스
이러한 혁신은 스마트 장치 및 산업 자동화에서 직렬 포트 디스플레이의 역할을 더욱 확장할 것입니다.
12. 자주 묻는 질문
직렬 포트 디스플레이의 주요 목적은 무엇입니까?
주요 목적은 복잡한 그래픽 프로그래밍 대신 직렬 명령을 사용하여 마이크로 컨트롤러와 디스플레이 간의 통신을 단순화하는 것입니다.
직렬 포트 디스플레이에는 강력한 마이크로 컨트롤러가 필요합니까?
아니요. 가장 큰 장점 중 하나는 디스플레이 모듈이 내부적으로 그래픽 처리를 처리하기 때문에 MCU 처리 요구 사항이 줄어든다는 것입니다.
직렬 디스플레이가 산업 환경에 적합합니까?
예. 많은 산업용 장치는 RS232 및 RS485와 같은 직렬 통신 프로토콜을 사용하므로 직렬 디스플레이가 산업용 제어 시스템과 매우 호환됩니다.
직렬 포트 디스플레이가 터치 스크린을 지원할 수 있습니까?
예. 많은 최신 직렬 디스플레이 모듈에는 정전식 또는 저항식 터치 기능이 포함되어 있어 대화형 사용자 인터페이스가 가능합니다.
직렬 디스플레이용 UI 인터페이스 개발이 어렵나요?
대부분의 제조업체는 엔지니어가 광범위한 코딩 없이 빠르게 인터페이스를 설계할 수 있는 그래픽 UI 도구를 제공합니다.
결론
직렬 포트 디스플레이는 임베디드 시스템 인터페이스 설계를 위한 강력하면서도 간단한 솔루션을 제공합니다. 그래픽 처리를 디스플레이 모듈에 오프로드함으로써 엔지니어는 전문적이고 응답성이 뛰어난 사용자 인터페이스를 제공하는 동시에 핵심 시스템 기능에 집중할 수 있습니다.
낮은 개발 복잡성, 안정적인 통신, 빠른 통합 등의 장점을 갖춘 직렬 디스플레이는 최신 장치의 표준 선택이 되고 있습니다. 다음과 같은 신뢰할 수 있는 제조업체를 선택하세요.징다고품질 하드웨어, 안정적인 성능, 전문적인 엔지니어링 지원을 보장합니다.
임베디드 제품을 개발 중이고 개발 작업량을 줄이면서 장치 인터페이스를 향상시키려는 경우 고급 직렬 디스플레이 솔루션을 탐색하는 것이 현명한 진전입니다.
전문 디스플레이 모듈, 기술 지원 및 맞춤형 솔루션을 원하시면 언제든지 문의해 주세요.저희에게 연락주세요.
