세그먼트 LCD 디스플레이의 작동 원리는 무엇입니까?

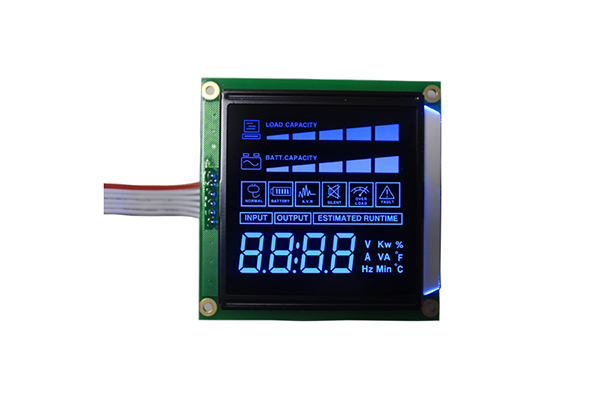

그만큼세그먼트 LCD 화면숫자, 문자, 기호 등의 간단한 정보를 표시하는 데 사용되는 LCD 디스플레이 유형입니다. 그 기능은 다음과 같습니다:

고정 디스플레이 내용:각 픽셀은 고정된 디스플레이 콘텐츠에 해당하며 마음대로 변경할 수 없습니다.

간단한 구조:상하부 유리기판, 액정재료, 전극으로 구성되어 있으며 가격이 저렴합니다.

낮은 전력 소비:구동하는 데 약한 전류만 필요하며 전력 소비가 매우 낮습니다.

널리 적용됨:자동차 계측기, 전자저울, 시계 등의 제품에 자주 사용됩니다.

1. 기본 구조

세그먼트 LCD 디스플레이는 주로 다음 부분으로 구성됩니다.

1)편광필름(상부 1개, 하부 1개): 이 두 편광필름의 편광방향은 서로 직교합니다(예를 들어, 상부필름은 수직방향, 하부필름은 수평방향).

2) 유리 기판(상하 각 1개): 투명한 ITO 전극을 탑재합니다.

3) 투명전극:

A. 공통 전극: 유리 조각 중 하나에 위치하며 전체 화면에서 공유됩니다.

B. 세그먼트 전극: 다른 유리 조각에 위치하며 숫자 "8"의 각 획과 같이 표시하려는 고정된 모양으로 에칭됩니다. "8" 문자는 일반적으로 7개의 세그먼트(7개의 독립 전극)로 구성됩니다.

4) 액정재료 : 유리 두 장 사이의 작은 틈을 채워줍니다.

5) 백라이트 패널/반사판: 하단 레이어에 위치하며 광원을 제공합니다. 세그먼트 코드 화면 자체는 빛을 방출하지 않으며 백라이트나 주변광의 반사를 통해서만 볼 수 있습니다.

2. 드라이브 모드: AC AC 드라이브

LCD는 오랫동안 DC에 노출될 수 없습니다. 그렇지 않으면 LCD 구조가 손상됩니다.

따라서 세그먼트 코드 표시는 AC 드라이브(보통 1-100Hz)를 사용합니다.

운전 방법은 다음과 같습니다.

A. 정적 드라이브: 고대비이지만 핀이 여러 개 있습니다.

B. 동적 드라이브(1/2, 1/3, 1/4 Duty 등): 일반적으로 사용되며 핀 수를 줄입니다.

원칙 요약

세그먼트 LCD 디스플레이의 작동 원리는 다음과 같이 요약할 수 있습니다. 특정 모양의 전극(세그먼트) 사이의 전압을 제어하여 해당 영역의 액정 분자 배열을 변경하고 백라이트의 통과 여부를 선택적으로 허용하며 고정된 숫자, 기호 또는 패턴을 표시할 수 있습니다.

세그먼트 코드 화면은 액정 분자를 사용하여 전압에 따라 광 경로를 변경하고 AC를 통해 특정 전극을 구동하며 해당 세그먼트를 검정색으로 표시하여 숫자 또는 기호를 형성하는 비 도트 매트릭스 디스플레이입니다.
