터치스크린 라미네이션 공정 및 풀 라미네이션 공정 소개

터치스크린 라미네이션 공정

화면의 구조를 보면, 화면을 크게 세 부분으로 나누어보겠습니다. 위에서 아래로 보호유리, TP, 디스플레이 화면이 있는데 이 세 부분을 접착해야 합니다.

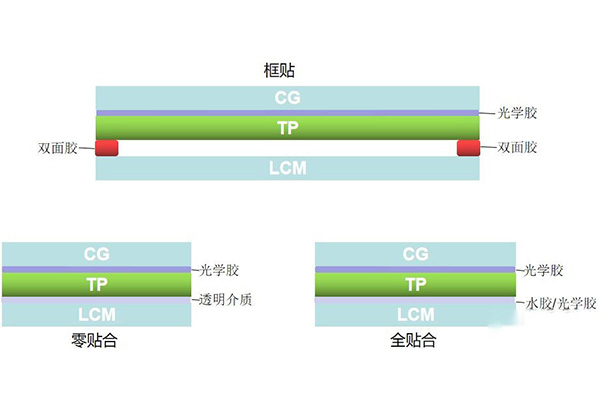

적층 공정에는 프레임 적층, 제로 적층, 완전 적층 기술 등 세 가지 유형이 있습니다.

첫 번째는 프레임 라미네이션입니다.

프레임 라미네이션: 글루 피팅이라고도 알려져 있으며 가장 일반적인 유형의 피팅입니다. 터치스크린과 디스플레이 사이의 4면을 양면 접착합니다(난이도 및 비용 낮음). 디스플레이와 터치스크린 사이에는 양면 테이프로 접착된 공기층이 있기 때문에 이 공기층으로 인해 빛이 굴절된 후 디스플레이 효과가 저하됩니다.

두 번째는 Zero Lamination입니다.

제로 라미네이션: 라미네이션 방식은 풀 라미네이션과 프레임 라미네이션 사이입니다. 주로 유리와 동등한 굴절률로 TP와 디스플레이 화면 사이의 비접착성 투명 매체를 채웁니다.

한편으로는 유리와 디스플레이 화면 사이에 간격이 없어 확산 반사를 줄이고 디스플레이 효과를 향상시킵니다. 반면, 끈적이지 않기 때문에 조립과 관리가 쉽습니다.

세 번째는 Full Lamination 기술입니다.

풀 라미네이션 기술: 접착제 또는 광학 접착제를 사용하여 터치스크린과 디스플레이를 매끄럽게 접착합니다. LOCA를 매개로 CG,TP,LCM을 심리스 형태로 함께 적층하는 방식일 가능성이 높습니다. 풀라미네이션을 위한 접착제 소재와 풀라미네이션을 위한 장비(공정기술 등 포함)가 핵심입니다. 현재 시중에 나와 있는 주요 라미네이팅 재료는 UV 수성 접착제와 OCA 필름, 고가의 수입 OCR 수성 접착제 등이 있습니다.

완전 라미네이션은 더 나은 광학 디스플레이 효과와 초박형 디자인을 제공할 수 있습니다. 또한 화면 사이의 공기를 제거하여 패널과 유리 사이의 반사광을 줄여 화면의 디스플레이 효과를 향상시켜 햇빛을 읽을 수 있는 효과를 얻을 수 있습니다. 또한 전체 라미네이션 프로세스 분류를 배워야 합니다.

1.OCA 접착제

투명한 광학 부품(예: 렌즈 등)을 접착하는 데 사용되는 특수 접착제입니다. 무색투명하며 광투과율이 90% 이상이며 접착력이 좋고 상온 또는 중온에서 경화가 가능하며 경화수축이 적습니다. 특징. 현재는 주로 소형 제품 장착에 적합합니다. 이 기술 공정의 장점은 높은 생산 효율성, 균일한 두께, 접착제 오버플로 문제 없음 및 제어 가능한 접착 영역입니다. 부식 문제가 없으며 유지 관리가 쉽습니다.

2.LOCA 물 접착제

광학적으로 투명한 액체 접착제. 한국어: 액체 광학 투명 접착제는 주로 투명한 광학 부품을 접착하는 데 사용되는 특수 접착제입니다. 무색투명하며 빛투과율 98%이상으로 접착력이 좋습니다. 상온 또는 중간 온도 조건에서 경화할 수 있으며 경화 수축이 작고 황변에 대한 저항성이 있는 특성을 가지고 있습니다. 주로 대형 피팅에 적합합니다. 이 기술의 장점은 곡면이나 울퉁불퉁한 표면 소재를 접착할 수 있고 잉크 두께에 민감하지 않으며 재작업이 용이하고 OCA보다 비용이 저렴하다는 점이다.
