TFT 컬러 LCD 디스플레이 화면의 작동 특성 및 구동 방법은 무엇입니까?

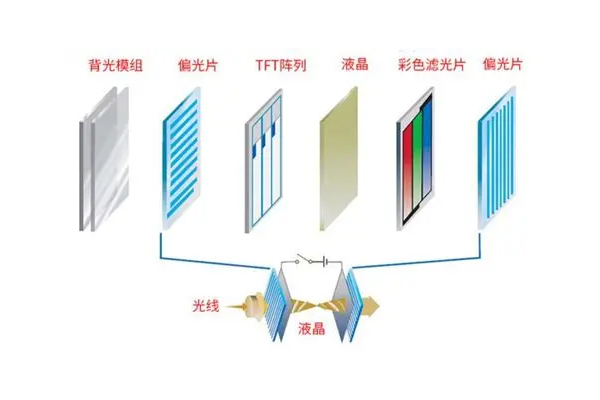

TFT LCD 디스플레이(박막 트랜지스터 액정 디스플레이)는 일반적으로 간단히 말해서TFT-LCD. 주류 액정 디스플레이 기술입니다. 이는 액정 물질이 전기장의 영향을 받아 배향 방향을 바꾸면서 빛의 투과도를 변화시키는 특성을 이용하여 영상을 표시하는 것입니다. TFT(Thin Film Transistor)는 LCD를 구동하고 제어하는 ​​기술이다. 이는 유리 기판 위에 제작된 소형 트랜지스터 어레이로, 각 트랜지스터는 독립적으로 액정 픽셀을 제어합니다.

LCD 디스플레이는 한 번에 한 줄씩 스캔하는 구동 모드를 채택합니다. 특정 횡주사 공통 배선(또는 게이트 라인)에 양의 펄스가 인가되면 이 횡주사 배선에 연결된 모든 박막 트랜지스터가 켜지고 전도성 상태가 됩니다. 이때, 각 픽셀의 커패시터는 해당 세로 공통 와이어(또는 신호 라인)의 전압으로 충전됩니다. 다른 주사선이 양의 펄스를 인가할 때 원래의 주사선은 음의 전압을 받게 되며 이 주사선에 연결된 모든 박막 트랜지스터가 꺼지고 비전도 상태가 됩니다.

따라서 원래 각 커패시터에 충전된 전하는 다음 번에 해당 라인을 스캔할 차례가 될 때까지 한 프레임을 스캔하는 데 필요한 시간을 유지할 수 있습니다. 모니터가 트위스트 네마틱을 사용하는 경우TN 액정, AC 전압으로 구동하는 것이 가장 좋습니다. 이는 각 이미지의 구동 전압 극성이 이전 이미지의 극성과 반대가 되어야 함을 의미합니다. 모니터의 LCD는 광 밸브와 같아서 각 픽셀의 전압이 변하면 해당 픽셀을 통과하는 컬러 빛의 강도도 변합니다.

TFT LCD 디스플레이는 활성 매트릭스 디스플레이입니다. 그러므로 그들의 운전 방식은 다른 사람들과 완전히 다릅니다.TN 및 STN LCD 디스플레이, 그들은 소스 매트릭스 다이내믹 구동 방식을 채택합니다. TFT LCD 화면이 선명한 색상을 표시할 수 있는 이유는 내부의 컬러 필터와 TFT 전계 효과 트랜지스터가 이를 달성하기 위해 조화롭게 작동하기 때문입니다.
